JDHW型防爆紅外光束感煙 火災探測器安裝使用說明書 （反射型） 技術特性 結構特征與工作原理 咨詢電話：13001062119
目 錄
一、概述…………………………………………………………………………………… 1
二、特點…………………………………………………………………………………… 1
三、技術特性……………………………………………………………………………… 1
四、結構特征與工作原理………………………………………………………………… 2
五、安裝與布線…………………………………………………………………………… 4
1．安裝探測器的外界條件…………………………………………………………… 4
2．安裝高度及位置說明……………………………………………………………… 4
3．安裝………………………………………………………………………………… 6
4．布線………………………………………………………………………………… 7
六、調試……………………………………………………………………………………8
七、注意事項………………………………………………………………………………8
八、探測器的其它功能說明…………………………………………………………… 9
九、常見故障及維修…………………………………………………………………… 9
十、維護保養…………………………………………………………………………… 10
附錄一 警告…………………………………………………………………………… 11
一、概述
JDHW型防爆紅外光束感煙火災探測器(以下簡稱探測器)為非編碼型反射式線型紅外光束感煙探測器。該探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。
探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試及對外界環境參數變化的補償、火警的判斷和故障的判斷，并通過指示燈和信號輸出端子給出狀態指示。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。本產品符合GB3836.1-2000《爆炸性氣體環境用電器設備 第一部分 通用要求》及GB3836.1-2000《爆炸性氣體環境用電器設備 第二部分隔爆型“d”》的標準。適用于易燃易爆場所中火災初級階段有煙霧發生的大面積、高舉架、長距離等場所的火災監測。經國家指定的檢驗機構檢驗合格，取得了國家級防爆合格證書。
二、特點
1．工作電壓范圍寬、保護面積大；
2．探測器將發射部分、接收部分合二為一，安裝簡單；
3．內置微處理器，智能化火警、故障判斷；
4．具有自動校準功能．可以由單人在短時間內完成調試；
5．具有自診斷功能，可以監測探測器的內部故障；
6．具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；
7．具有火警、故障無源輸出觸點；
8．可現場設置兩個級別的靈敏度；
9．探測光路設計巧妙，抗干擾性能強；
10．采用SMT工藝；
11．外觀美觀大方。
三、技術特性
1、防爆形式：隔爆型
2、防爆標志： ExdⅡBT6
3、溫度范圍：-20℃～50℃
4、濕度范圍：小于95% RH
5、大氣壓力：80～110Kpa
6．電源電壓：DCl5V--DC28V；
7．電源電流：調試電流≤20mA
監視電流≤12mA
報警電流~22mA
8．火警、故障觸點輸出：火警繼電器：觸點容量28V／2A，正常時常開，火警狀態下閉合；故障繼電器：觸點容量28V／2A，正常時常開，故障狀態下閉合
9．調節角度：-6度--+6度
10．光路定向相依性角度：±0.5度
11．靈敏度等級： 一級靈敏度：靈敏度最高
二級靈敏度：靈敏度最低
12．探測器的狀態指示：
調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。正常監視狀態：紅色指示燈周期性閃爍。
火警狀態：紅色指示燈常亮，黃色指示燈熄滅。需重新上電清除火警。
故障狀態：黃色指示燈常亮。如果故障恢復，探測器的故障信號由探測器自動消除。
光路被全部遮擋：探測器先報故障并點亮黃色指示燈，20s后探測器再報火警，并點亮紅色指示燈，熄滅黃色指示燈。注意：此種情況并不代表火災發生，當遮擋恢復后，故障信號由探測器自動清除，火警信號需重新上電清除。
13．使用環境：溫 度：—10℃--+50℃
相對濕度≤95％，不凝露
14．保護面積：探測器最大保護面積為14 x 100=1400m2，最大寬度為14m。
15．光路長度：8m--100m
16．外形尺寸：長度：260×160×130mm
17．安裝尺寸：185×140mm
18．殼體材料：鋁合金
19．顏色：紅色
20．重量：3.7Kg
四、結構特征與工作原理

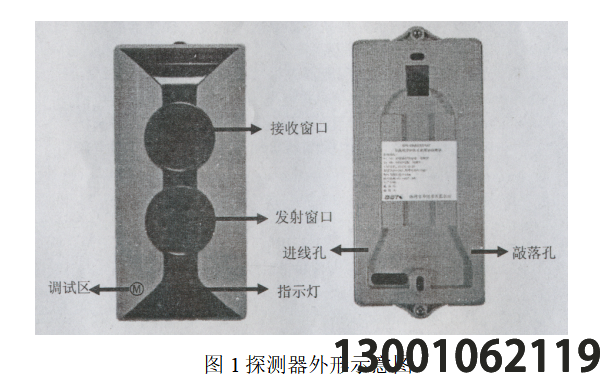

1．探測器外形示意圖（不含防爆外殼）如圖1所示。
2．探測器內部器件示意圖如圖2所示。
圖2內部器件示意圖

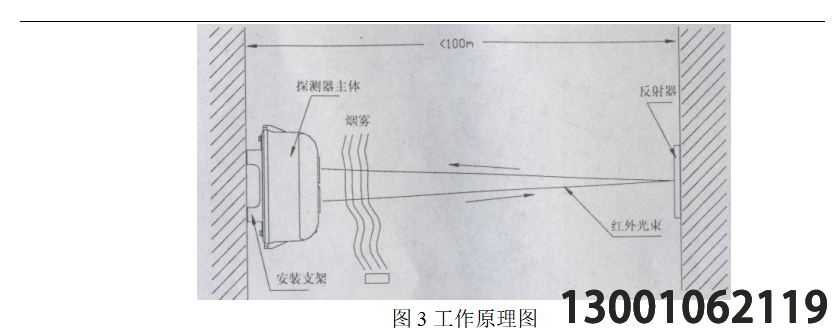

3．工作原理
探測器與反射器相對而置。探測器包含發射和接收兩部分，發射部分發射出一定強度的紅外光束，經反射器上的多個直角棱鏡反射后，由探測器的接收部分對返回的紅外光束進行同步采集放大，并通過內置單片機對采集的信號進行分析判斷。當探測器處于正常監視狀態時，接收部分接收到的紅外光強度穩定在一定范圍內；當煙霧進入探測區內時，由于煙霧對光線的散射作用，使接收部分接收到的紅外光的強度降低。
當煙霧達到一定濃度，接收部分接收到的紅外光的 強度低于預定的閾值時，探測器報火警，點亮紅色火警指示燈，并閉合火警無源輸出觸點。
