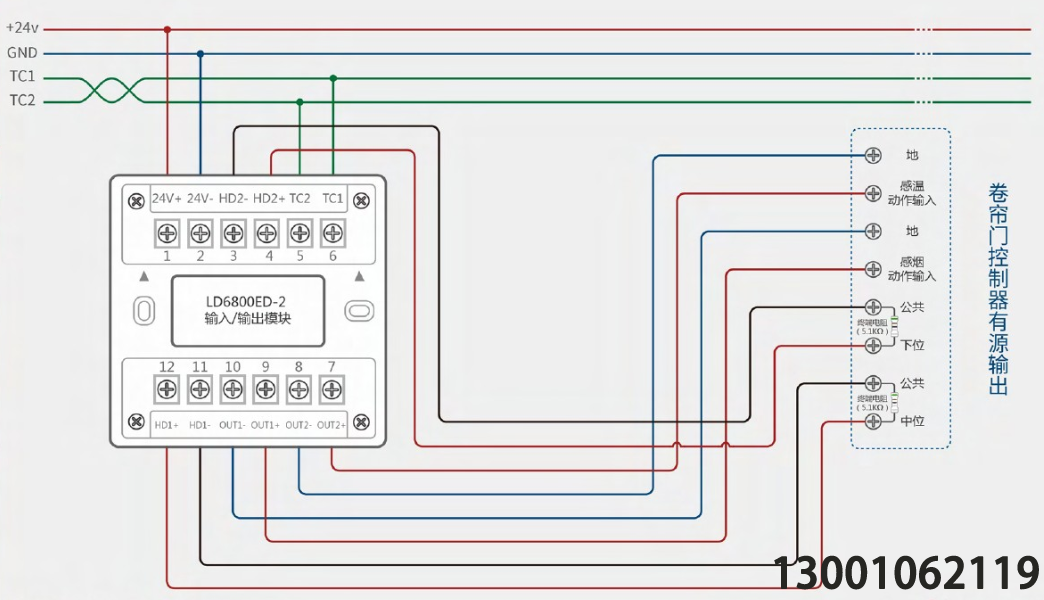

利達消防雙輸入輸出模塊怎么連接防火卷簾門，利達華信雙控制模塊與防火卷簾門接線圖：1端子是24V+，2端子是24V-,1 、2兩個端子分別連接+24V、GND；3端子是HD2-，與防火卷簾門公共連接，4端子是HD2+與防火門下位連接，3 、4端子需要使用5.1.K電阻連接使用；5端子是TC2，6端子與TC1，5 、6端子連接信號線；7端子是OUT2+，與防火卷簾門的感溫動作輸入端子連接；8端子隨時OUT2-，與防火卷簾門地端子連接；9端子隨時OUT1+，與防火卷簾門感煙動作輸入端子連接；10端子是OUT1-，與防火卷簾門地端子連接；11端子是HD1-與防火卷簾門公共端子連接，12端子是HD1+與防火卷簾門中位連接，11 、12端子需要連接5.1K電阻使用。24小時咨詢熱線：13001062119 。
