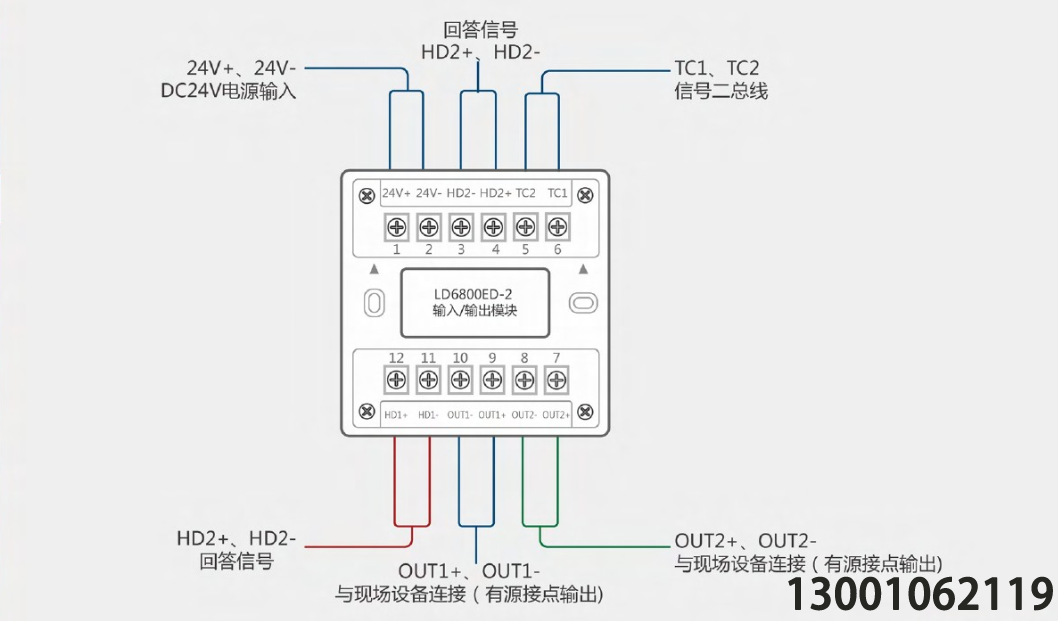

利達消防雙輸入輸出模塊接線方式，利達模塊LD6800ED-2的端子介紹，利達雙控制模塊的接線圖：1端子是24V+，2端子是24V-，1 、2端子與DC24V電源輸入連接；3端子是HD2-，4端子是HD2+,3 、4端子與回答信號連接；5端子是TC2，6端子是TC1，5 、6端子與信號二總線連接；7端子隨時OUT2+，8端子是OUT2-，7 、8端子與現場設備連接（有源接點輸出）；9端子三十四OUT1+，10端子是OUT1-，9 、10端子與現場設備連接（有源接點輸出）；11端子是HD1-，12端子是HD1+，11 、12端子與回答信號連接。24小時咨詢熱線：13001062119 。
