介紹: :
LD1001EN 火災聲光警報器是一種安裝在現場的聲光警報設備，當現場發生火災并確認后，安裝在現場的火災聲光警報器可由
消防控制中心的火災報警控制器啟動，發出強烈的聲光報警信號，以達到提醒現場人員注意的目的。
LD1001EN 火災聲光警報器為編碼型警報器，采用電子編碼，占有一個地址點?？梢耘c我公司生產的 E/EN 系列火災報警控制
器配合使用。滿足 GB 26851-2011《火災聲和/或光警報器》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強
制性產品認證實施細則》, 取得消防產品 3C 認證證書。
功能：
★ 二總線 ，無極性。
★ 電源總線，無極性。
★ 電源總線斷電時，返回控制器故障信息。
★ 占一個地址點，采用電子編碼方式編址。
★ 啟動后自動返給控制器反饋信息。
★ 室內型，適用于住宅，聲光警報器啟動后 4s 內為提示性火警聲，之后火警聲壓級正常。
主要技術指標：
內容 技術參數
工作電壓 電源總線：DC24V（DC 18V～28V） 二總線：DC 14V～24V
工作電流 電源總線：＜0.8mA（靜態）＜25mA（報警） 二總線：＜0.8mA（靜態） ＜1.0mA（報警）
閃光頻率 1.0Hz~1.5Hz
聲響強度 75dB～90dB
變調周期 3.0 S～5.0S
工作環境溫度 -10℃～50℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD11EN 底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 長 87mm×寬 50mm×高 115mm
重量 0.13 ㎏±0.005 ㎏
外形 結構示意圖 ：

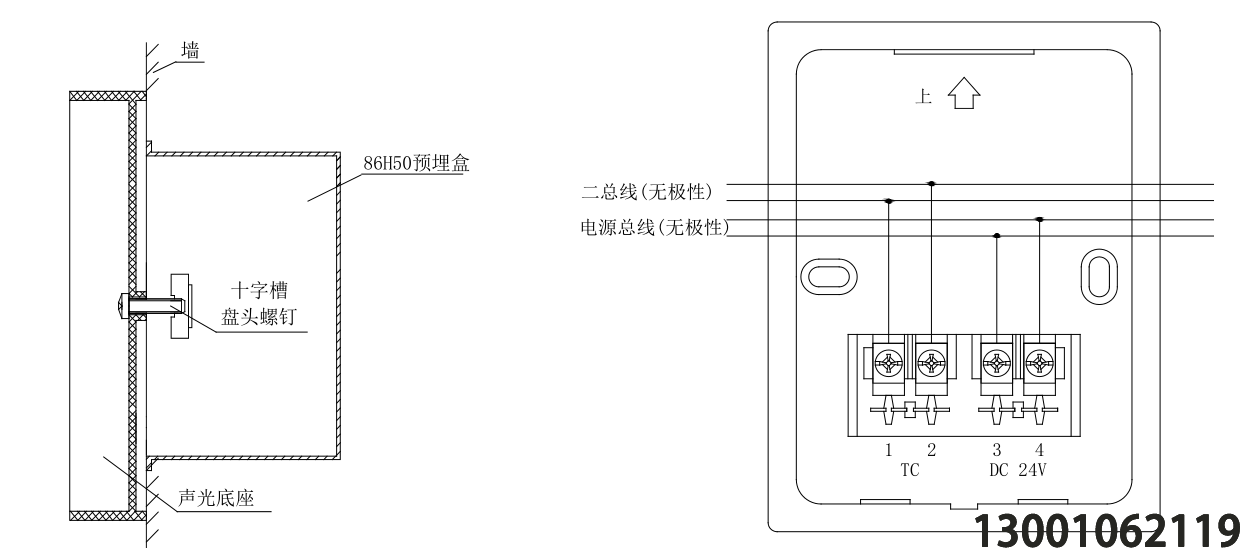

接線示意圖
接線示意圖
安裝步驟：
★ 用螺釘將聲光底座 LD11EN 安裝在 86H50 預埋盒固定孔上。
★ 將各導線由底部進出線孔穿入并與相應端子正確連接。
★ 系統接線校驗后，將聲光底殼上的文字與底座上的文字方向一致，扣在底座上，并按壓使兩部分扣緊合縫。
布線要求：
★ 底座端子配線：所有引入線均剝開 1cm，掛錫或用接線卡后接入端子。
★ 二總線：宜選用截面積≥1.0mm
2 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大導線
的截面積，或加裝總線中繼器（不宜采用平行線）。
★ DC 24V 電源總線：宜選用截面積≥1.5mm
2 的耐火 BV 銅芯電線電纜。電源線總壓降≤3V，否則應考慮增大導線截面積。
★ 接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或
金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉
