介紹：
LD6808 交流隔離器的作用是隔離交流電 AC 220V。當被控設備控制回路為交流方式時，需在控制輸出與被控設備之間加裝
LD6808 交流隔離器，防止交流強電進入控制系統。如果消防聯動設備的控制柜中設計了接收消防控制信號的直流中間繼電器，交
流隔離器就可不用，建議設計消防設備控制柜（盤）時加裝一個 DC 24V 直流中間繼電器。
功能：
★ 不占地址點。
★ 無極性，避免由安裝和使用不當引起的系統損壞。
★ 每個模塊輸出時提供一組常開、常閉無源接點，最大接點容量為 DC 30V/8A（AC 250V/10A）。
主要技術指標：
內容 技術參數
類型 隔離器
工作電壓 DC 24V（DC 18V～26V）
工作環境溫度 0℃～45℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
最大外形尺寸 長 38mm×寬 50mm×高 70mm

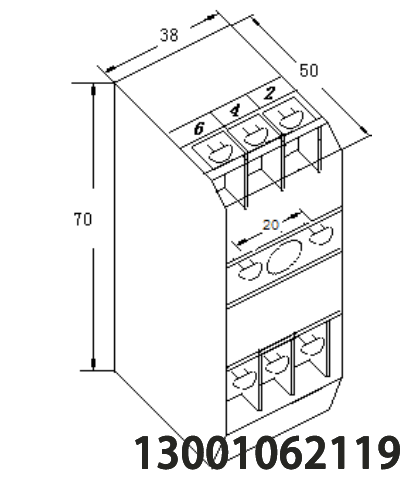

模塊外形結構示意圖 ：

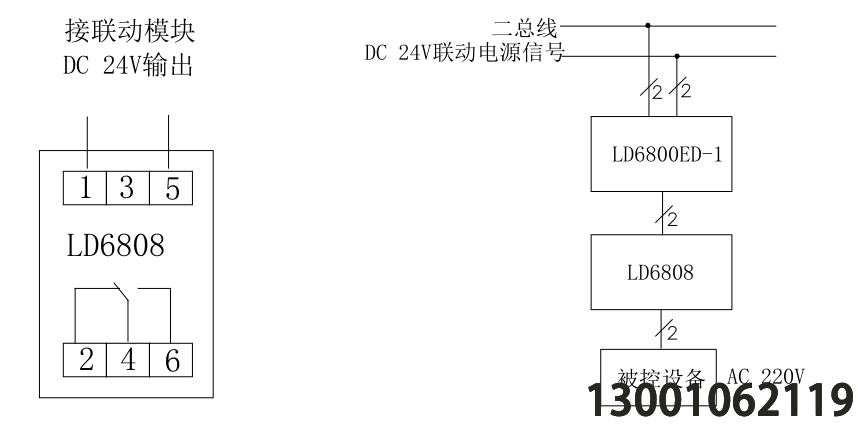

端子圖與接線圖示例：
端子圖與接線圖示例：
安裝步驟：
★ LD6808 外殼的底板上有兩個孔，可用螺釘將底板固定在墻壁上。
★ 將各導線穿入并與相應端子正確連接
布線要求：與 LD6800ED- -1 1 相同。24小時咨詢熱線13001062119
