介紹：
LD4400ED-1 輸入模塊采用特殊防潮技術和插拔式結構設計。內置單片機，適時處理采集的輸入信息，工作性能穩定可靠，具
有較強的抗干擾能力。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01
《強制性產品認證實施細則》,取得消防產品 3C 認證證書?？梢越邮粘ｉ_無源接點的動作信號，如：水流指示器、壓力開關、感
溫電纜等的動作信號。可以和利達公司生產的 E/EN/EL 系列火災報警控制器配合使用。也可以接收可燃?xì)怏w探測器、紫外火焰探
測器等報警后給出的無源接點的動作信號。本產品無污染、功耗低，適用于各種工業及民用建筑。
功能：
★ 二總線，無極性。
★ 采用電子編碼，占一個節點地址（0～255）。
★ 單色指示燈顯示動作信息。
★ 可接收一路無源開關接點信號。
★ 可檢測無源開關接點線路斷線故障。
主要技術指標：
內容 技術參數
類型 輸入模塊
指示燈 正常工作—紅燈閃亮 輸入動作—紅燈常亮
工作電壓 DC 14V～24V
工作電流 靜態電流：＜1.5mA 報警電流：＜2.2mA
輸入信號參數 1 路 無源開關量信號輸入
工作環境溫度 －40℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD60(ED)底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 長 85mm×寬 37mm×高 85mm(含底座)
重量 0.15Kg±0.005Kg

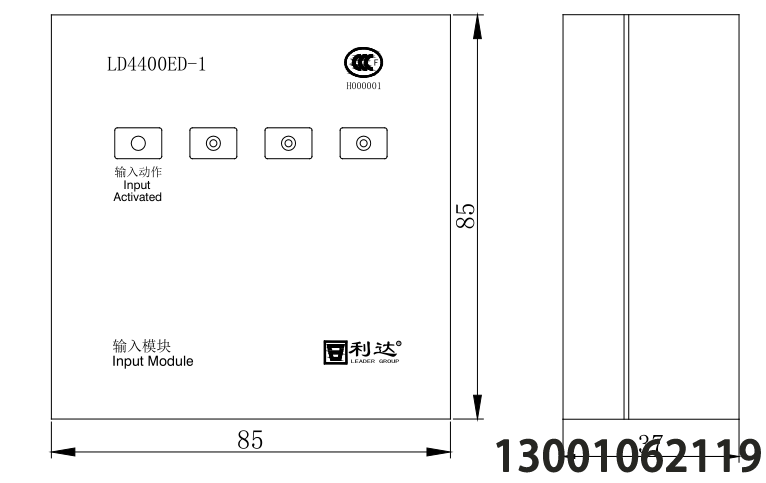

外形結構示意圖：

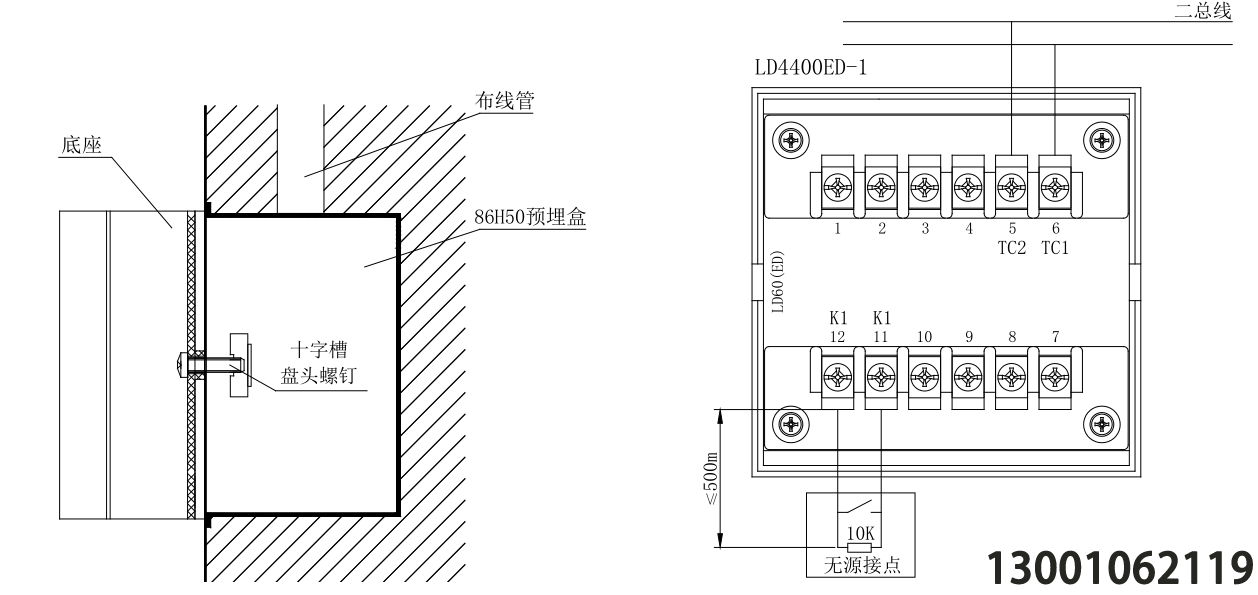

安裝及接線示意圖
外形結構示意圖：
安裝及接線示意圖
安裝步驟：
★ 用螺釘將模塊通用底座 LD60(ED)安裝在 86H50 預埋盒固定孔上。
★ 將各導線由底部進出線孔穿入并與相應端子正確連接。
★ 系統接線校驗后，將模塊底殼上的文字與底座定位孔邊上的文字方向一致，扣在底座上，并按壓使兩部分扣緊合縫。
布線要求 ：
★ 二總線：宜選用截面積≥1.0mm
2 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大
導線的截面積，或加裝總線中繼器（不宜采用平行線）。24小時咨詢熱線13001062119
