介紹: :
J-SA B-M-LD2000E(Ex) 防爆型手動火災報警按鈕采用特殊防潮技術，抗潮濕、抗干擾能力強，適用于石油、化工等行業。該
手動報警按鈕占一個地址點，采用電子編碼方式編址，操作方便。該產品通過 LD4800ED-A 中繼模塊箱與我公司生產的 E/EN/EL
系列火災報警控制器配合使用。人工確認火警后，手動操作本按鈕，向控制器發出火警信號。此手動報警按鈕還可以手動啟動消
防泵，當有火情時，人工確認火警后，手動操作報警按鈕，向控制器發出火災報警信號，同時通過 LD6809E（防爆隔離器）啟動
消防泵，滅火人員即可持消防栓箱內的水槍就地進行滅火。
J-SA B-M-LD2000E(Ex)防爆型手動報警按鈕須與安全柵配套組成本安防爆系統，該系統符合 GB3836.1-2010《爆炸性環境 第
1 部分：設備 通用要求》、GB3836.4-2010《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》、GB19880-2005《手動火
災報警按鈕》，防爆標志 Ex ib IIC T6 Gb；經石油和化學工業電氣產品防爆質量監督檢驗中心、公安部消防產品合格評定中心
及國家消防電子產品質量監督檢驗中心按照 CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實
施細則》檢驗和審核，符合要求，取得防爆合格證和消防產品 3C 認證證書。
功能：
★ 二總線，無極性。
★ 采用專用嵌入式 MCU 技術。
★ 采用電子編碼方式，占用一個地址點。
★ 具有防爆功能，須配接 LD4800ED-A 中繼模塊。
★ 備有一組無源常開接點輸出（經安全柵輸出）。
★ 具有手動復位功能，復位工具：吸盤。
主要技術指標：
內容 技術參數
單指示燈 正常監視－紅燈閃亮 火警確認－紅燈常亮
工作電壓 DC 16V～24V （經安全柵供給電）
工作電流 靜態電流: ＜0.5mA 報警電流＜1.8mA
無源輸出觸點容量 DC 24V/28mA
防爆標志 Ex ib IIC T6 Gb
本安防爆參數 Ui=28V、Ii=96mA、Ci≈120p F 、Pi≈0.672W
工作環境溫度 －10℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
最大外形尺寸 100 mm×112 mm×37.5mm
重量 0.35Kg±0.01Kg

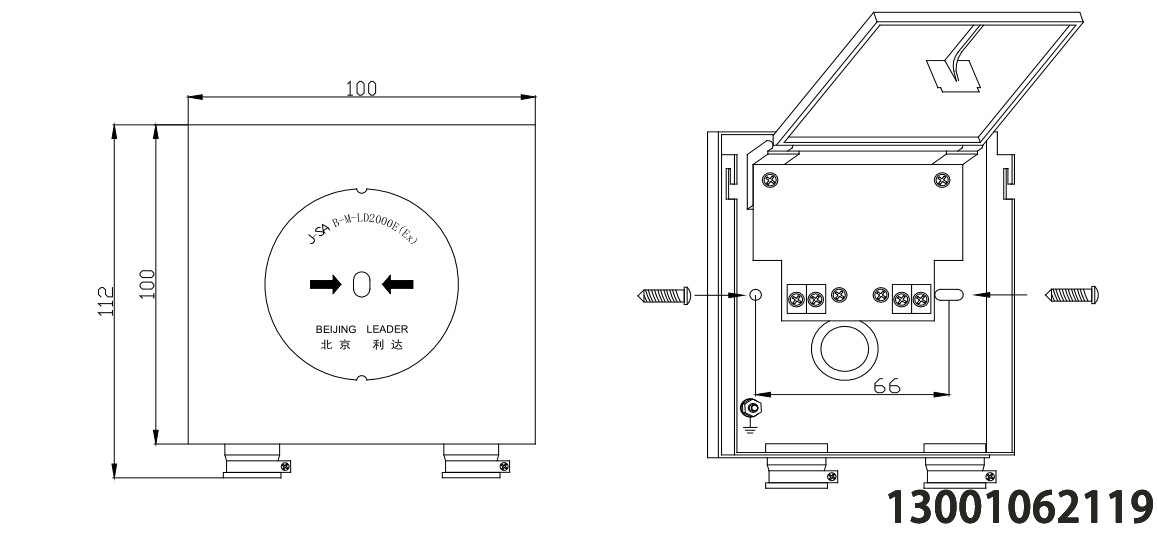

手報外形結構示意 圖：

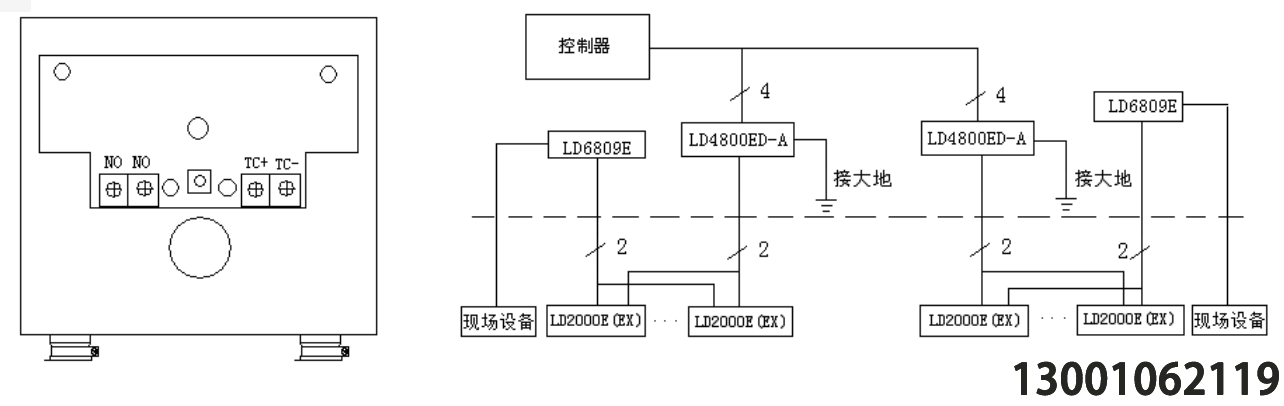

端子圖與 接線 示意圖 ：
手報外形結構示意 圖：
端子圖與 接線 示意圖 ：
安裝步驟：
★ LD2000E(Ex)防爆型手動火災報警按鈕由“底殼”和“上蓋”兩部分組成。從包裝中取出后分開，取出底殼，上蓋部分及專
用螺釘保存待用。
★ 將導線從底座的入線孔穿過，按照接線方式接好線，然后用合適的螺釘將底殼固定在墻面。
★ 系統檢驗合格后，將底殼與上蓋按照裝配要求裝配，并將上蓋與底殼用自帶專用螺釘固定。
★ 安裝要求：按照 GB3836.15-2000 爆炸性氣體環境用電氣設備 第 15 部分 危險場所電氣安裝（煤礦除外）的有關規定進
行。安全柵到按鈕之間連接電纜或?qū)Ь€允許的總的最大分布電容（Cc）為 0.02μF ,最大分布電感（Lc）為 1mH。
布線要求 ：與 與 LD2003 3E EN N 相同。 24小時咨詢熱線13001062119
