介紹：
J-SA P-M-LD2003EN 手動火災報警按鈕可與我公司生產的 E/EN/EH/EL 系列控制器配合使用，采用電子編碼，占有一個節
點地址。當發生火災時，人工確認火災，按下按鈕向控制器發出報警信號。同時，此按鈕還配有電話插孔，可方便與消防中心
聯系。該產品抗潮濕、抗干擾能力強，阻燃性好，性價比高。主要適用于各種工業及民用建筑。經公安部消防產品合格評定中
心及國家消防電子產品質量監督檢驗中心按照 GB19880-2005《手動火災報警按鈕》、CNCA-C18-01:2014《強制性產品認證實施
規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品 3C 認證證書。
功能：
★ 二總線、無極性，采用專用嵌入式 MCU。
★ 采用電子編碼方式，占用一個地址，編址范圍（0～255）。
★ 戶內使用型，啟動零件可重復使用，報警復位通過專用鑰匙完成。
★ 備有一組無源常開輸出接點（DC 30V/0.1A）。
★ 備有消防電話接口，可配合φ6.3 電話手柄使用。
主要技術指標：
內容 技術參數
指示燈 工作燈：正常監視－綠燈閃亮 火警燈：火警確認－紅燈常亮
工作電壓 DC 14V～24V
工作電流 靜態電流＜0.4mA 報警電流＜1.5mA
無源輸出觸點容量 DC 30V/0.1A
工作環境溫度 －10℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
外殼防護等級 IP3X
安裝方式 配合本公司 LD20-EN 底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 85mm×85mm×40mm（含底座）
重量 0.13Kg ±0.01Kg

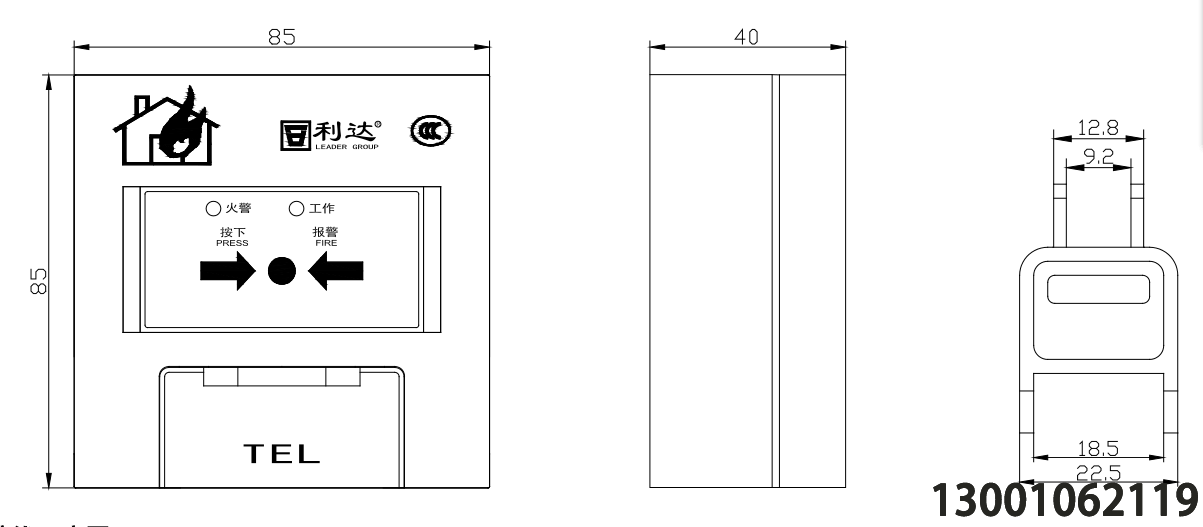

手報 及鑰匙外形結構示意圖；

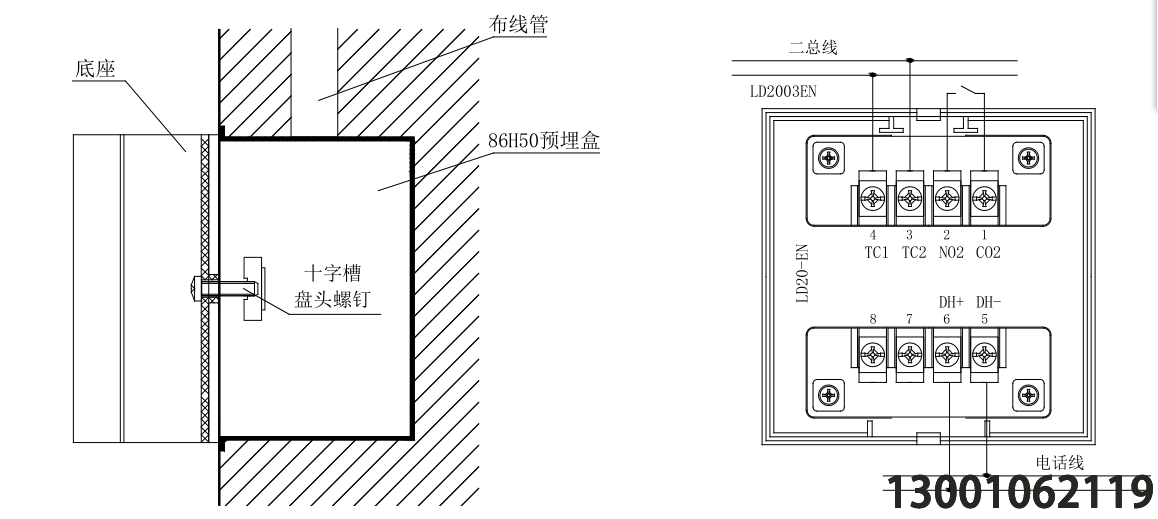

安裝及接線示意圖；
安裝及接線示意圖；
安裝步驟：
★ 將手報底座用 M4 螺釘固定在 86H50 預埋盒上。
★ 如布線示意圖所示，將各導線與相應端子正確連接。
★ 系統接線查驗后，將“按鈕部分”插到底座里，并按壓使兩部分扣緊合縫。
★ 在手報左、右兩側需留有不小于 m 50mm 的空間，以便于進行復位 和電話操作。
布線要求：
★ 二總線：宜選用截面積≥1.0mm
2 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大
導線的截面積，或加裝總線中繼器（不宜采用平行線）。24小時咨詢熱線13001062119
