介紹:
LD2004EN 消火栓按鈕可與我公司生產的 E/EN/EH/EL 系列控制器配合使用，采用電子編碼，占有一個節點地址。當發生火
災時，人工確認火災，消火栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消
火栓泵的啟動,滅火人員即可持消火栓箱內的水槍就地進行滅火。該產品抗潮濕、抗干擾能力強，阻燃性好，性價比高。此消
火栓按鈕經公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心按照 GB16806-2006《消防聯動控制系統》、
CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合認證要求，取
得消防產品 3C 認證證書。
功能：
★ 二總線、無極性，采用專用嵌入式 MCU。
★ 采用電子編碼方式，占用一個地址，編址范圍（0～255）。
★ 啟動零件可重復使用，報警復位通過專用鑰匙完成。
★ 備有一組無源常開接點輸出（DC 30V/0.1A）。
主要技術指標：
內容 技術參數
指示燈 啟動燈：正常監視－紅燈閃亮 啟動確認－紅燈常亮 回答燈：有回答信號時綠燈常亮
工作電壓 DC 14V～24V
工作電流 靜態電流＜0.4mA 報警電流＜1.5mA
無源輸出觸點容量 DC30V/0.1A
工作環境溫度 －10℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
外殼防護等級 IP3X
安裝方式 配合本公司 LD20-EN 底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 85mm×85mm×40mm（含底座）
重量 0.13Kg±0.01Kg

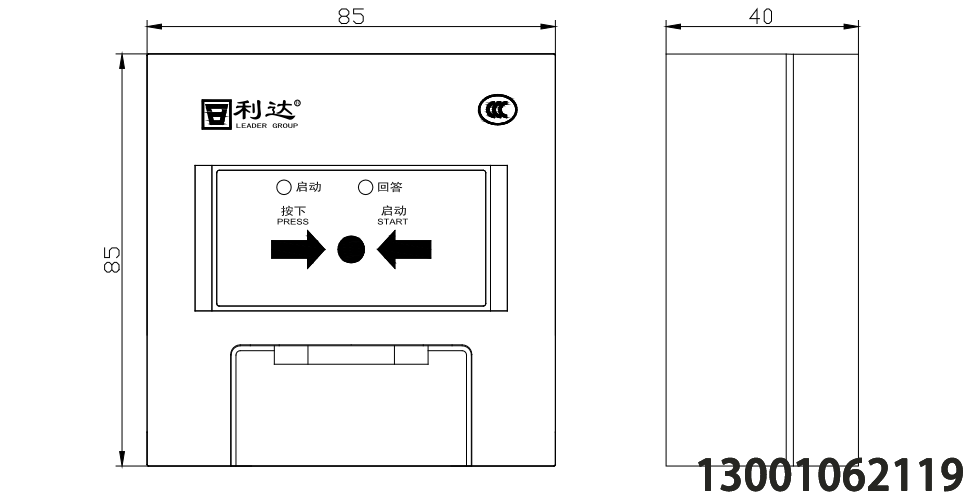

消火栓外形結構示意圖：
接線示意圖 ：
消火栓按鈕與火災報警控制器及消防泵控制箱的連接有三種方式，分別是總線制啟泵方式、多線制直接啟泵方式（二線）、多
線制直接啟泵方式（四線）。

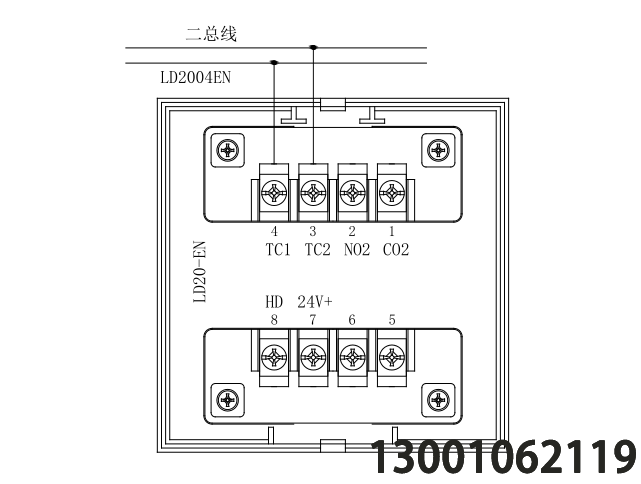

總線制啟泵方式：消火栓按鈕按下，即向控制器發出報警信號，控制器發出啟泵命令并確認泵已啟動后，點亮消火栓按鈕上
的綠色回答指示燈如下圖所示：

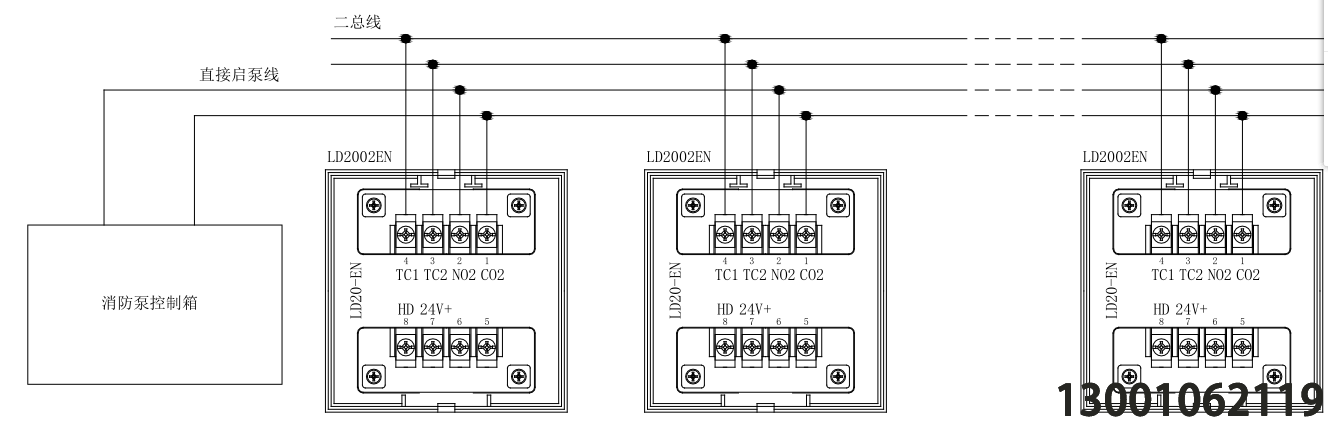

多線制直接啟泵方式（二線）：消火栓按鈕按下，可直接控制消防泵的啟動，泵運行后，火災報警控制器確認泵已啟動后，點
亮消火栓按鈕上的綠色回答指示燈。如下圖所示：

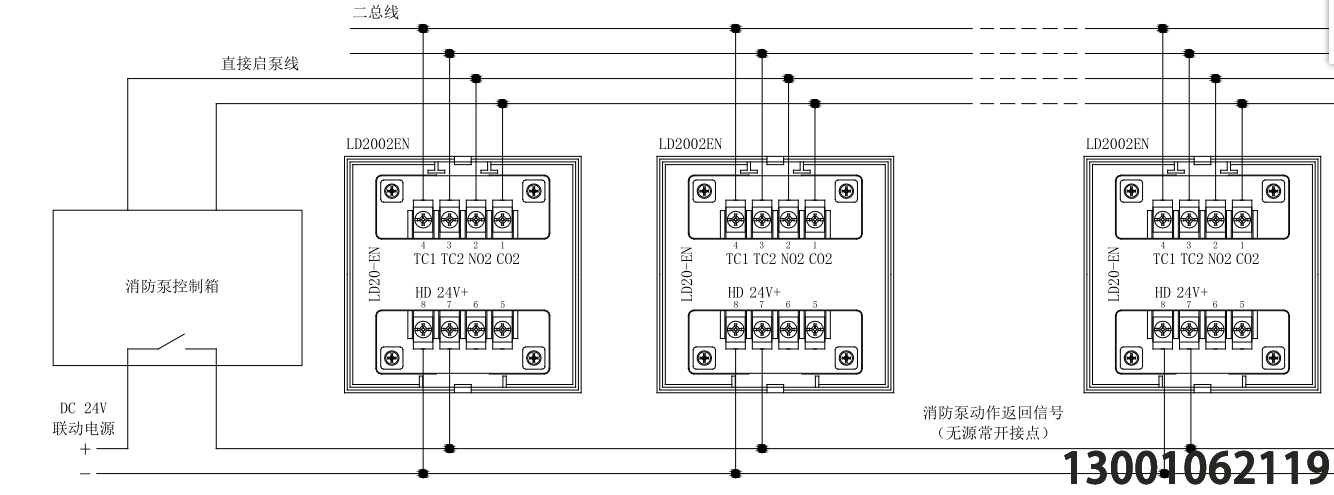

多線制直接啟泵方式（四線）：消火栓按鈕按下，可直接控制消防泵的啟動，泵運行后，泵控制箱上的動作觸點信號返回消火
栓按鈕，點亮消火栓按鈕上的綠色回答指示燈。如下圖所示：
安裝方式及 安裝步驟：與 LD2003 3N EN 相同。
布線要求：與 LD2003 3N EN 相同。 24小時咨詢熱線13001062119
