介紹：
JTY-GM-LD3001EN/A 點型光電感煙火災探測器與本公司 LD11EN(B)底座及 LD128E/EN 系列控制器配合使用，內置微處理器，
采用光電傳感技術對探測器采集周遭環境的煙霧濃度，當濃度超出探測器閾值時發出聲光報警，同時傳遞火警到控制器，而探
測器采集的濃度也可上傳到控制器進行顯示。每個 LD3001EN/A 占用控制器一個節點地址，采用電子編碼方式編碼，操作方便；
抗干擾能力強，可靠性高；結構設計無污染，抗潮濕；LD3001EN/A 廣泛應用于工業及民用建筑。經公安部消防產品合格評定
中心及國家消防電子產品質量監督檢驗中心按照 GB4715-2005《點型感煙火災探測器》、CNCA-C18-01:2014《強制性產品認證
實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品 3C 認證證書。
功能：
★ 二總線、無極性。
★ 電源總線，有極性。
★ 采用專用嵌入式 MCU 技術的第二代分布智能型產品。
★ 采用電子編碼方式，占一個地址點。
★ 具有黑煙報警功能。
★ 具有聲光報警功能功能。
★ 模擬量感煙探測器，可以上傳控制器現場煙濃度數據。
主要技術指標：
內容 技術參數
類型 點型光電感煙
指示燈 紅色指示燈巡檢時閃亮，報警時常亮
工作電壓 總線：DC 14V～24V 聯動 DC 24V: 20V～24V
工作電流 ＜1.5mA 靜態電流：＜2.5mA 報警電流：＜10 mA
報警聲壓電平 ≥70dB（報警聲音 1m 處音量）
工作環境溫度 －10℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD11EN（B）底座安裝使用，采用旋轉式安裝方式，安裝方便
最大外形尺寸 φ105mm×高 72.5mm（含底座）
重量 0.19 Kg±0.005Kg（含底座）

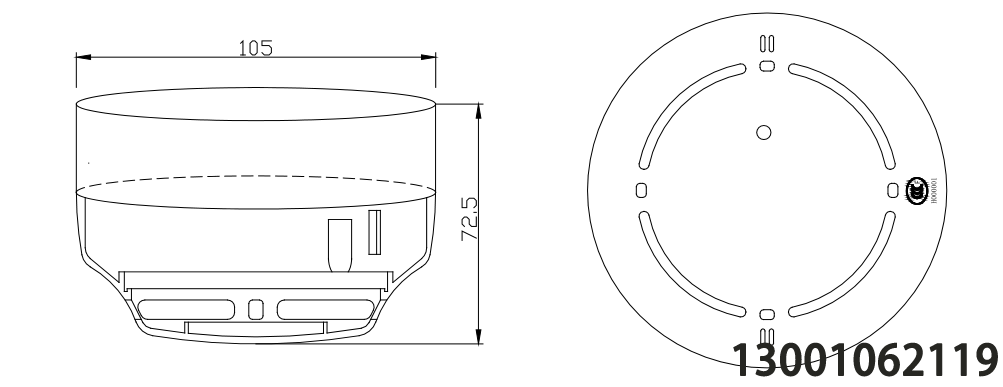

探測器外形結構示意 圖：
探測器外形結構示意 圖：
探測器安裝示意圖：與 與 A LD3000EN/A 相同。

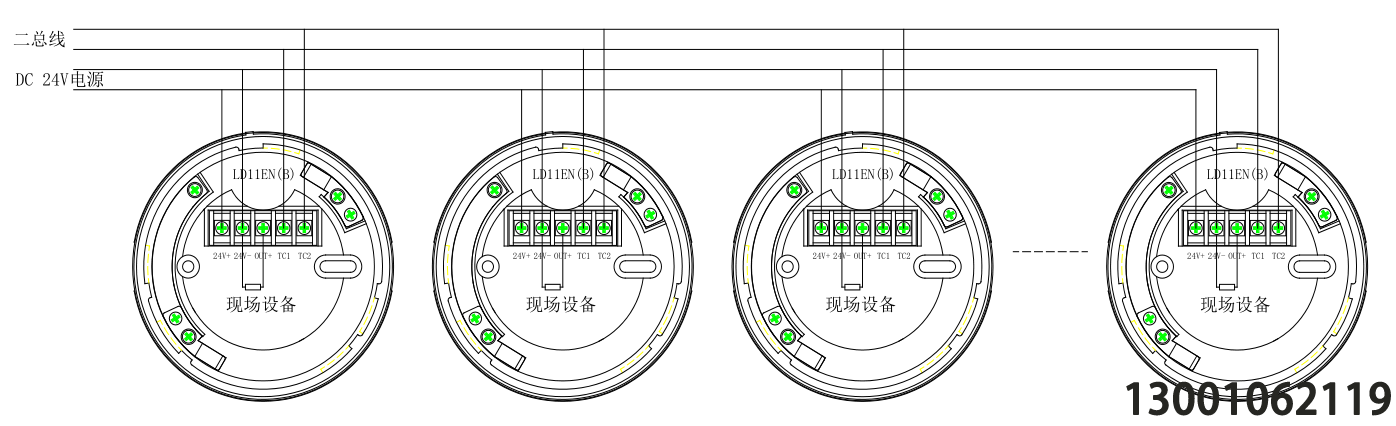

接線示意圖：
24小時咨詢熱線13001062119
安裝步驟：
1) 將每只探測器寫入地址。使每只探測器對應唯一的一個節點地址（地址范圍 0～255）。（探測器寫地址的具體操作方法：
編址器使用說明書）。
2) 在天花板預埋或吊頂骨架裝入兩個 M4 的螺絲，中心距為 49mm～79.5mm。最大安裝高度：12m，最大保護面積：80m
2 。
3) 將探頭底座 LD11EN(B)固定在這兩個螺絲上。
4) 將二總線和 24V(即電源總線)分別連接到探頭底座的接線端子上，注意 24V 的極性。
5) 將探測器的卡楞對準探測器底座的卡槽，放入底座中，順時針旋轉探測器至緊固。
布線要求：
★ 二總線：宜選用截面積≥1.0mm2 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大導線的截面積，或加裝總線中繼器（不宜采用平行線）。
★ DC 24V 電源總線：宜選用截面積≥1.5mm2 的耐火 BV 銅芯電線電纜。電源線總壓降≤3V，否則應考慮增大導線截面積。
