主要技術指標：
內容 技術參數
類型 點型光電感煙
指示燈 紅色指示燈巡檢時閃亮，報警時常亮
指示燈 紅色指示燈巡檢時閃亮，報警時常亮
工作電壓 DC 14V～24V
工作電流 靜態電流：＜0.5mA 報警電流：＜1.5mA
工作環境溫度 － 10℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
外殼防護等級 IP4X
安裝方式 配合本公司 LD10EN 底座安裝使用，采用旋轉式安裝方式，安裝方便
最大外形尺寸 φ104mm×高 53mm（含底座）
重量 0.18 Kg±0.005Kg

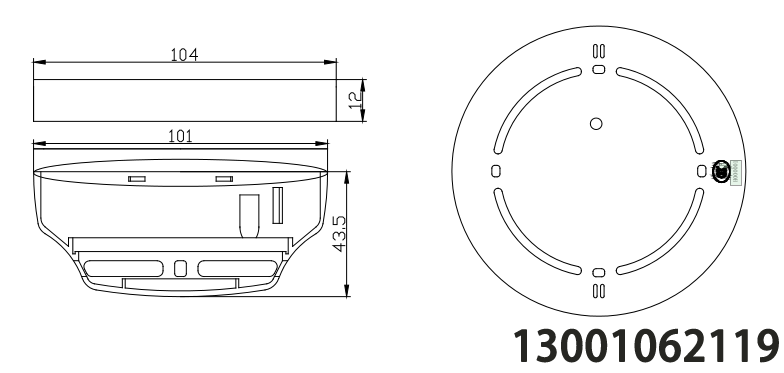

探測器 外形結構示意 圖：

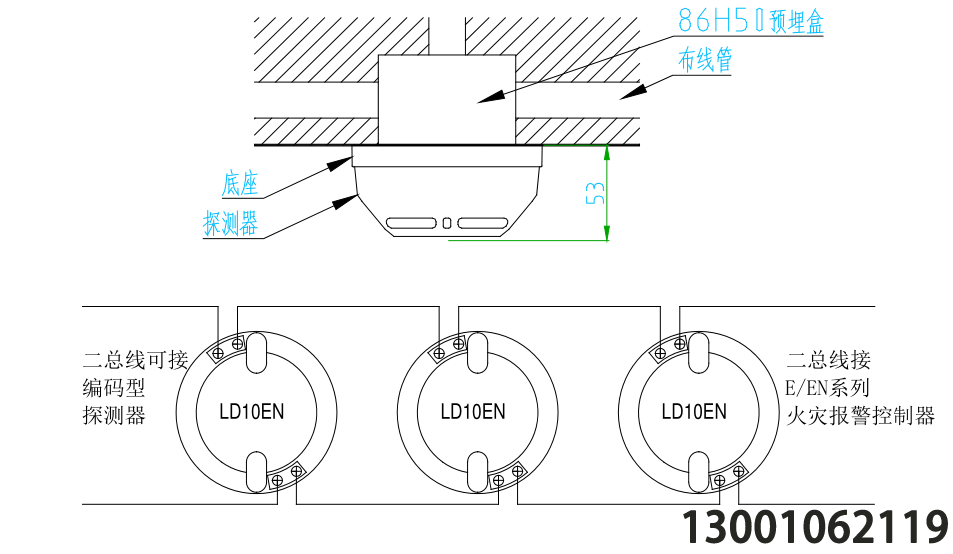

探測器安裝 及 接線 示意圖：
探測器安裝 及 接線 示意圖：
安裝步驟：
1) 將每只探測器寫入地址。使同一回路的每只探測器對應唯一的一個節點地址（地址范圍 0～255）。（探測器寫地址的具體
操作方法見編址器使用說明書）。
2) 將探測器底座用 M4 螺釘固定在 86H50 預埋盒上，中心距為 49mm～79.5mm。注意：探測器的最大安裝高度：12m，最大保
護面積：80m
2 。安裝位置應避免安裝在多灰塵、多昆蟲、多蒸汽、空調出風口或其它氣體流通很強的位置。
3) 將兩根探測總線分別連接到探測器底座的接線端子上。
4) 將探測器上的安裝標志與底座上的安裝標志對齊，放入底座中，順時針旋轉探測器至緊固。
注意： 產品投入使用前，安裝空間有污染、有灰塵的情況下不建議摘掉防塵罩。
布線要求：
★ 二總線：宜選用截面積≥1.0mm
2 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大
導線的截面積，或加裝總線中繼器（不宜采用平行線）。
★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。24小時咨詢熱線13001062119
