技術特性

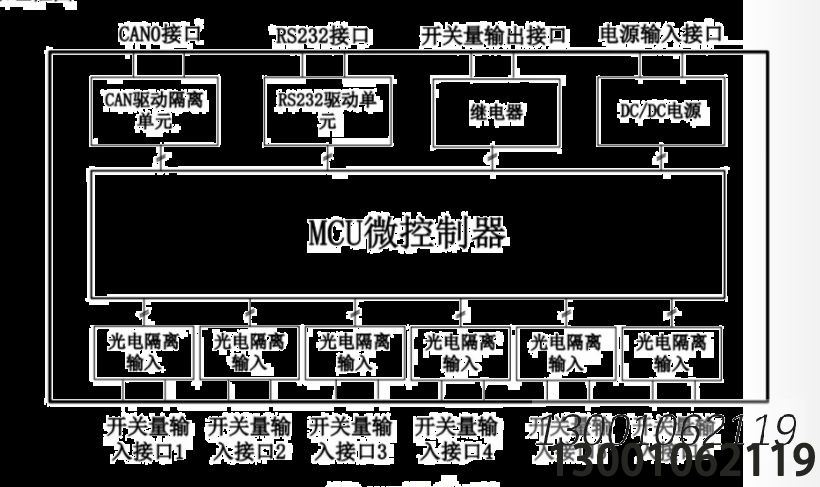

2.1產品特性
①電源輸入支持 DC9V-DC43V 寬電壓范圍供電。
②采用 CAN 總線通信，輸入端口的狀態可以通過 CAN 總線實時傳輸?shù)綉闭彰骺刂破?，CAN 總線通訊協議符合本公司的《應急照明疏散指示系統 CAN 接口聯動控制協議》。
③具有 RS232 通訊接口，通過該接口可對模塊的基本參數進行配置。
④設有4位地址撥碼開關，疏散系統中最多可接16 臺總線接口模塊擴展出 96 個輸入端口。
⑤采用低功耗設計，模塊最大功率小于 2W。
⑥每個輸入端口和模塊電源之間都采用隔離設計,隔離電壓 > DC1500V。
安裝與調試
4.1開箱及槍查
LD-KG-702開關量輸入接日1個
印P增子 2個:
外殼無劃痕。標說消晰正確:
4.2安裝
4.21外接線布線規格型號
電源驗入俊談:2*NH-N1.01。
6、10輸入線授:2*MH-BW1.0”:
c、10輸出線境:245H-B1.0':4.2.2布娥斐求
8.CAN通訊線:CAN 網絡所采用的傳輸線的特征陽抗約為120Q，宜選用截面積不個于1.0m的陽燃雙色雙紋明芯規或截面積不小于1.0m的陽燃雙色雙較屏蔽銅芯線。
指薦速用:2*2R-NSP1.G陽雙鑊錫編筑線。b.
CAN總投穿管要求:應單獨穿入金國管、經陽燃處理的硬質架料管求封閉式線槽中。金屬管和會屬線槽應可靠接地。井應在金屬管成金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在需擊能險性比較大的場合應采用穿金國管或南閉的金國線槽。4.2.3注意事頂

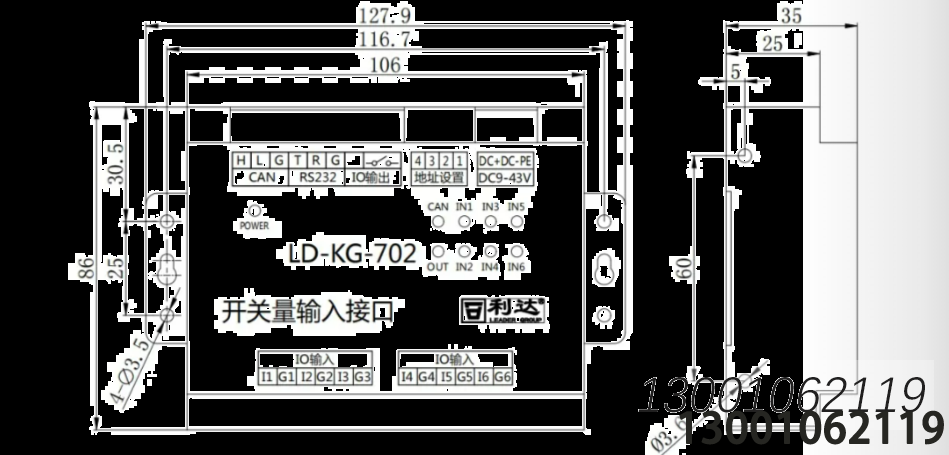

8、LD-MG-702 應采用劃螺釘醫定安裝在設備的機箱或面板上
b、LD-KG-702 電源輸入電距應滿足表生規定的工作電壓范圍:
c、嚴格按照UD-KG-702瑞子所標識的接線儀置接線，接線要布圓:
4.3 調試
4.3.【調試前線路檢查:
1)檢測1D-3G-702是否嚴格技照子標供進行接線，可以使用刀用表測量或目視的方法進行檢春，
2)檢查電源俠電輸入核線、通訊總線核線是否正、舉。
3)CAX接口內部米配置120電阻。報據現場情況確定是者需要配接120電。
4) 接線正晚后，給LD-KG-702 供電，觀察面板電源指示燈的工作狀態是否正常4.3.2 調試方法
1)首先通過控碼開關設置LDKG-702開關量輸入接口的CAW拍址,輸入接口的CAN推址=0x30+技碼開關的地址，選址取值范圍(0x30-0x3F)，
2)LD-KG-702在應急徽明控制器上可模擬成一臺火實報警控制器，該援口的每個 10 輸入端口在龐急琪明控制器上映射為火災報警控制器的探測器地址號,接口的16輸入端口在應合預明控制器中對皮于火災推整控制忍的探測器迪址1-6。
3)LD-KG-702開關慧輸入接口當聯動信號有效時，該接口自動向系統的CAW總線發出【條火警消息?；鹁N息的內容包括:虛擬的二總線回路號+虛擬的火警探測器地址號。(虛擬的二總線回路號等于LD-KG-702的CW地址)。
根術輸入接口的CAN地址在應急照明控制器(1D-C-202或LD-C-201)上編寫聯動公式:或在應急理
?明控制器(LD-C-212 或 LD-C-211)上添加該 LD-KG-702 并關聯需要聯動的應急電源。測試聯動信號是否可以正常輸入到 LD-KG-702 開關量輸入接口,檢測應急照明控制器的聯動邏輯是否5)編寫正常，驗證 LD-KG-702 的輸入端口是否能按照聯動邏輯要求控制對應的應急電源應急。
