技術特性
2.1 特性
二總線、無極性接線,節約成本,施工簡便可靠;
具有電子編碼、控制器仲裁編碼等多種方式,占一個編碼地址,編址范圍 1~252:
非持續型消防應急燈具;
采用超高亮 LED 光源,亮度高,壽命長、功耗低:
具有光源故障檢測功能;
具有總線電壓自動檢測上報功能。

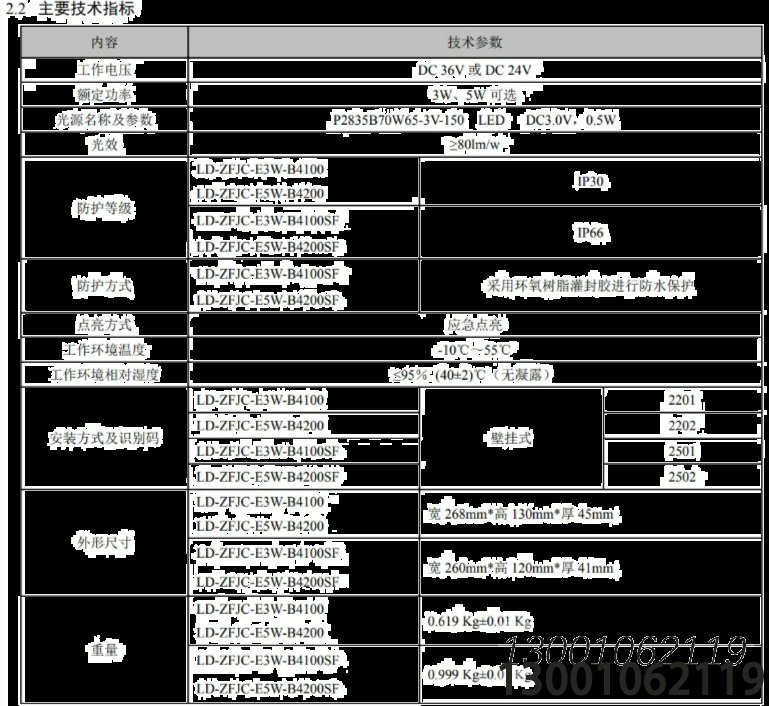

安裝與調試
4.1開及檢查
小心打開包裝,勿損傷設備。檢查外殼是否有損傷,松動現象,規格及型號是否與所訂購要求一致。若有問題應及時解決,方可進行安裝。
4.2安裝與布線
4.2.1 雙頭燈安裝
1) 安裝工具:配套的編址器一臺、膨脹管和M4沉頭螺釘、嫦絲刀一把。
2) 安裝步驟:
* 編碼方式:使用編碼器對線編碼,將編址器與燈具的兩線相連接,不區分正負,編寫相應的地址號。
*固定燈殼:警掛孔間距211mm,可用膨脹管和M4沉頭媒釘固定到墻上或用M4螺絲釘安裝在86盒上,安裝完成。(如圖表1-1雙頭安裝部分所示)。
* 接線:剪、剝導線后將燈具的電源線分別與集中電源回路輸出二總線連接,不區分極性。
*產品采用二總線方案,布線拓撲可采用樹型、總線型、星型等方式走線。只要確保產品接入回路二總線上能正常工作亮燈即可。
4.2.2 三防雙頭安裝
1) 安裝工具:配套的編址器一臺、膨脹管和M4沉頭螺釘、嫖絲力一把。
2) 安裝步驟:
* 編碼方式:使用編碼器對線編碼,將編址器與燈具的兩線相連接,不區分正負,編寫相應的地址號。
*固定燈殼:警掛孔間距177mm,可用膨脹管和M4沉頭螺釘固定到墻上或用M4螺絲釘安裝在86盒上,安裝完成。(如圖表1-1三防雙頭安裝部分所示)。
*接線:剪、剝導線后將燈具的電源線分別與集中電源回路輸出二總線連接,不區分極性。產品采用二總線方案,布線拓撲可采用樹型、總線型、星型等方式走線。只要確保產品接入回路二總線上能正常工作亮燈即可。
4.2.4 布線要求:
1)二總線:宜選用截面積22.5mm的耐火雙色雙紋銅芯線或選用截面積>2.5mm的耐火銅芯電纜耐壓2250V。連接導線的長度應不超過 300 米(末端 100W 負載),否則應考慮增大導線截面積。2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中,嚴禁與其他系統傳輸線路穿入同一管中。
4.2.5 注意事項:
1) 禁止將市電220V或強電接入二總線,這樣會將產品燒壞。
2) 本產品僅適用于我司的LD-C系列應急照明控制器和LD-D系列應急照明集中電源配合使用
3) 本產品需先編碼后安裝。
調試方法
1) 在斷電狀態下用電阻檔測量探測器回路二總線間應無短路,對地電阻大于 2M
2) 將燈具與系統正常連接,打開電源,用萬用表電壓檔測量 總線輸出電壓,電壓范圍在 DC 18 V~42V之間。
3) 將燈具與系統正常配接,打開控制電源,燈具光源應處常亮狀態。
4) 系統應急啟動時,燈具應能按預設工作方式點亮。安裝、調試后的驗收試驗項目、方法和判據。44
驗收項日:燈具是否正常工作。
燈具安裝后,調試后的正常運行狀態應為:燈具光源默認處于熄滅狀態,當有應急啟動信號時,燈具應急點亮。
