技術特性
2.1.功能簡桶案鞍案鞍愛啊駁
1) 液晶顯示:

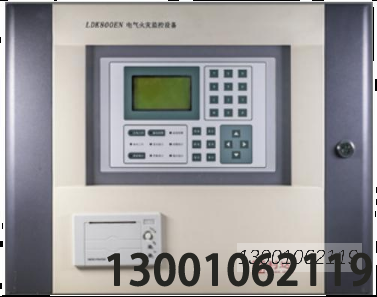

LDK800EN 采用中文液晶顯示，并配發光二極管指示系統關鍵狀態信息。液晶可方便快捷地顯示系統報警信息及系統工作狀態，操作簡單方便。帶有熱敏打印機，可打印設備當前狀態。
2)布線方式:
L.DK800EN 采用二總線回路，總線設計可減少工程布線及方便工程安裝調試。同時支持分支、單支、樹型分支多種布線方式。
3) 打印功能:
系統配置串行中文微型打印機，并可根據用戶需要，選擇打印的內容4)接口:
本設備具備1路 CAN 總線接口。CAN 總線通訊穩定可靠，可以與其他外部設備進行通訊，以實現各種聯網需要。
2.2.技術參數
1) 電源:主電與備電自動切換。
主電: AC 220V(187V~242V) 50Hz
備電: DC 6V/4AH(兩節)
備電保護電壓: DC 11V~-10.6V
備電恢復電壓:DC 11.8V~12.3V
最大功率:35W
負載能力:2
最大監控點:2 回路 256 點回路電壓:DC 14V~24V
回路電流:<180mA
)使用環境:
環境溫度:0C~45C相對濕度: s:95%RH(40C土2C)
安裝與調試
4.1.開及檢查
小心打開包裝，勿損傷設備。檢查機箱是否有損傷，松動現象，規格及型號是否與所訂購要求一致。
各種連接線是否完好。若有問題應及時解決，方可進行安裝。

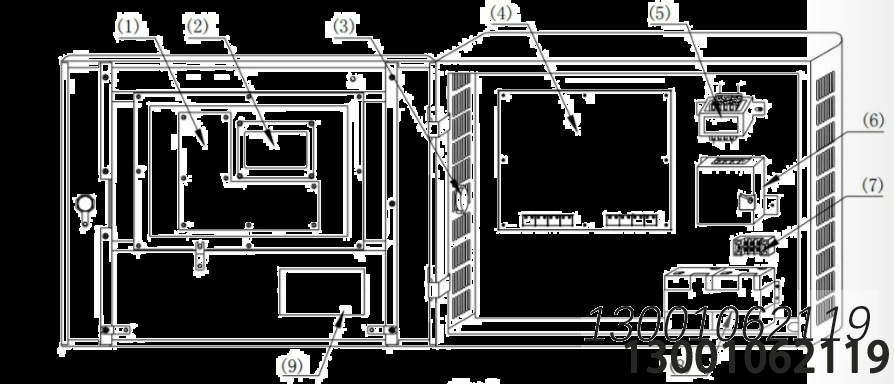

4.2.監控設備的安裝:安裝尺寸參見圖 3-2。
4.3.線要求
機內端了配線:所有引入線均剝開 0.5cm，掛錫或用接線卡后接入端了。信號二總線:
導線:銅導線截面積≥ 1.0mm，耐壓> 250V，雙紋線電纜:銅線截面積> 0.75 ，耐壓》 250V。
回路導線總電阻<502，否則應考慮增大導線截面積，或加裝總線中繼器。穿管要求:信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
電纜堅井(溝)內的布線要求:信號二總線在電纜堅井(溝)也應單獨穿管或在金屬線槽內數設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于 500mm。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。4.4.監控設備檢查
監控設備進入現場后，應接通監控設備的電源，進行監控設備功能檢查，檢查內容包括:
(1) 觀察監控設備的指示燈和液晶屏各段是否能全部點亮，揚聲器是否能發出洪亮的喃噴聲。
(2) 進入正常監視狀態后，觀察有無電源故障，操作監控設備按鍵是否正常，以及配備的設備是否正
常。
4.5.接線
監控設備檢查完畢后，如各項測試均符合要求，請參照本說明書中“結構特征”的有關說明將外部設備與監控設備進行正確的連接，布線要求必須符合本說明書中“布線要求”4.6.開機
檢查交流輸入接線是否正確、牢固。檢查無誤后，先給通交流電，測得輸入電壓正確后，打開電源開關，觀察液品顯示器和各指示燈是否正常，如發現異常情況及時關閉交流輸入開關，并查找原因，待故降解除后方可繼續開機。
在沒有主電，單獨使用備用電池時，電池接好線后按一下電池啟動開關，既可以備電工作。4.7.調試
當接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試可以參照以下步驟:(1) 打開電源，監控設備自動檢測指示燈、液品屏及聲音，自檢完畢后控制模塊進入正常監視狀態。確認控制器處于清潔的空氣中，然后進行調試，具體操作方法見本說明書“第五章 系統設置”及(2)“第六章 使用及操作”。
