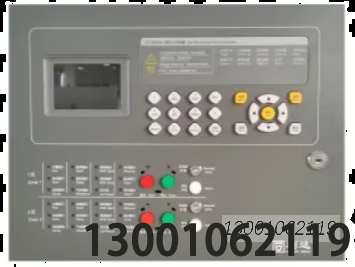

技術特性
產品特性2.1
* 采用3.5寸 TFT 真彩液晶顯示主要信息與內容，指示燈指示關鍵狀態。
支持中英文顯示切換。
*可循環存儲5種歷史記錄，單項歷史記錄 1000條，全部歷史記錄 5000條*關機可記錄。
* 具有 CAN 總線通訊接口，可為區域控制器與其他設備聯網
具有回路和電源短路保護功能。
*兩路氣體滅火總線輸出控制現場設備。
延時啟動功能(延時 0~30 秒?yún)^(qū)間可隨意設置。
*手動及自動啟動功能*現場緊急啟動或停止功能，每路可接 1個氣滅鋼瓶設備(占一個固定地址)和 31個編碼型現場設備如緊急啟停按鈕(LD1200G)、編碼型氣體釋放警報器 (LD1300)、其他輸出模塊等。延時啟動時手動停止啟動功能。
手動/自動切換功能。太
線路故障檢測功能。
安裝與調試
4.1開開箱前包裝檢查:外觀是否完好，箱標標識是否完好清晰,如外包裝有損壞，請拍照后與我公司聯系.開箱后物品檢查:檢查名稱規格型號、數量是否與箱標標識一致，檢查液晶屏是否有損壞，檢查機箱是否有損傷，松動現象，各種連接線是否完好，電池是否有漏液及其他損壞現象。若有問題應及時解決，方可進行安裝。
4.2安裝及布線要求
4.2.1 安裝要求:現場布線應依據 GB 50116《火災自動報警系統設計規范》GB 50057《建筑物防雷設計規范》GB/T 50311《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求4.2.2 安裝高度:控制底部距離地面高度宜為 1.2m~1.5正面操作距離應不小于 1.2，方便用戶操作。4.2.3 布線要求:
機內端子配線:所有引入線均剝開 1cm，掛錫或用接線卡后接入端子。
AC220V交流電:宜選用截面積不小于2.5mm耐火三色電源線(3XNH-BV2.5mm)。總線(TC):宜選用截面積不小于 1.0mm耐火雙色雙絞軟銅線 (NH-RVSX1.0m)或選用截面積不小于1.0mm的阻燃銅芯電纜 (H-KVV2X1.0m)交流300/500V。連接導線的長度應以總電阻<20
Q為限，否則應考慮增大導線截面積，或加裝總線中繼器。
DC24V 電源總線:宜選用截面積不小于 1.5m耐火雙色雙絞軟銅線 (NH-RVS2X1.5m或選用截面積不小于 1.5的阻燃芯電纜(NH-KVV2X15)，交流 300V/500V。當線長大于500 米，宜選用截面積不小于4m的阻燃芯電纜 NH-KWV2X4mm。電源線總壓降S3V時，應增大導線截面積CAN通訊線采用屏蔽雙絞線(ZCN-RVSP2X2.5穿管時不可將CAN通訊線和二總線穿在同一管中氣體滅火專用控制線 (GP): N-RVS2X2.5m氣體滅火輸出線輸出電流為 2,靜態時會有故障檢測電流 2mA 左右，檢測負載電阻范圍約為 12-5k 之間，負裁電陽不合適時會報故障，如果負載電陽太小導致線路報故障，可以通過軟件設置為不檢線路故障(詳見巡檢設置) 或用繼電器轉接穿管要求:當采用明敷設時，火災自動報警系統的傳輸線路應采用穿金屬管、經耐火處理的硬質塑料管或封閉式線槽保護方式布線。金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其它系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽，從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路均應加金屬軟管保護。金屬軟管也應就近可靠接地。
電纜豎井(溝)內的布線要求:火災自動報警系統用的電纜井，宜與電力、照明用的低壓配電線路電纜堅井分別設置。如受條件限制必須合用時，兩種電纜應分別布置在豎井的兩側，兩側電纜的間距應該至少 70m。信號二總線在電纜井 (溝) 也應單獨穿管或在金屬線槽內敷設，要求盡量遠離
動力、照明等強電及視頻線。接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電接地的處理:使用時機箱應妥普接地(通過 220V 接線端子的 PE 端子接大地，機箱內接地柱接大地)4.2.4安裝相關說明:

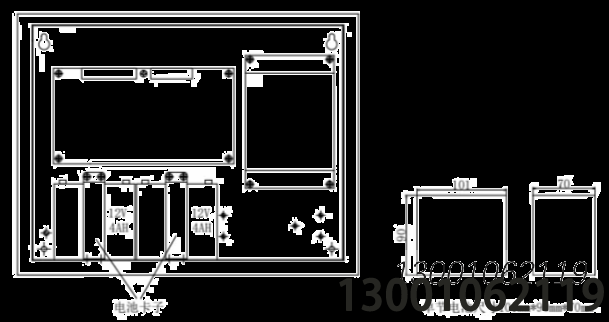

按照?qǐng)D 3-2 安裝尺寸在墻面安裝4個 M5 膨脹螺1.
2將線穿進控制器后，將控制器掛在 M5 膨脹螺栓上
3打開箱門，在機箱內在4 個 M5 膨脹螺上安裝4個 M5 螺并鎖緊
將兩節12V/4AH電池(單節電池尺寸:101mm*90mm*70mm)放置在電池倉內，然后用電池卡子固定按照電池連接線的標識將電池、電源連接，其中紅色線材連接電池的紅色端子(電池正極)，黑色線材連接電池的黑色端子(電池負極)，電池短接線用來分別連接一塊電池的正極和另一塊電池的負極。安裝接線完成后需要對進線孔和和出線孔進行密封。
4.2.5 安裝步驟:

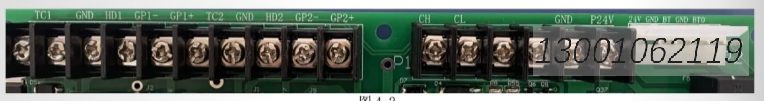

4.2.5.1端子圖說明
TCIGND:氣滅1區總線接線端子，可接編碼型聲光、氣體釋放警報器、現場緊急啟停按鈕、輸出模塊
HD1 GND:氣滅 1區氣體噴灑反饋檢測接線端子。六
GP1+ GP1-:氣滅1區鋼瓶啟動輸出接線端子，最大電流 2A
*TC2 GND:氣滅2區總線接線端子，可接編碼型聲光、氣體釋放警報器、現場緊急啟停按鈕、輸出模塊
盛
HD2 GND:氣滅2區氣體噴灑反饋檢測接線端子。
GP2+ GP2-:氣滅 2區鋼瓶啟動輸出接線端子，最大電流 2A。* CH CL: CAN 總線的連接端子，與火災報警控制器聯網時使用:
GND P24V:對外24V 供電輸出接線端子。
4.2.5.2工程接線示意圖
注:探測回路(TCGND編碼光以通過開關鍵動體警在到放以及延時結束開始?xì)怏w噴灑時啟動。
注 1:可接輸入輸出模塊，編碼聲光，現場緊急啟停按鈕，氣體釋放警報器,共 31 個總線點位，注2:對外24V 供電輸出。
當現場設備鋼瓶輸出端子 (GP1+、GP1-和 GP2+、GP2-) 接電爆管時，建議通過繼電器隔離，不可直接相連。
鋼瓶輸出端子(GP1+、GP1-和 GP2+、GP2-) 未配接設備時，需配接 5.1K 電阻。面板啟動鍵和停止鍵外帶按鍵保護罩以防止誤操作，保護破損后須及時更換
