結構特性
2.1外形及結構尺寸
2.2結構特性
圖 2-4 帶鱷魚夾白制多股線實物圖

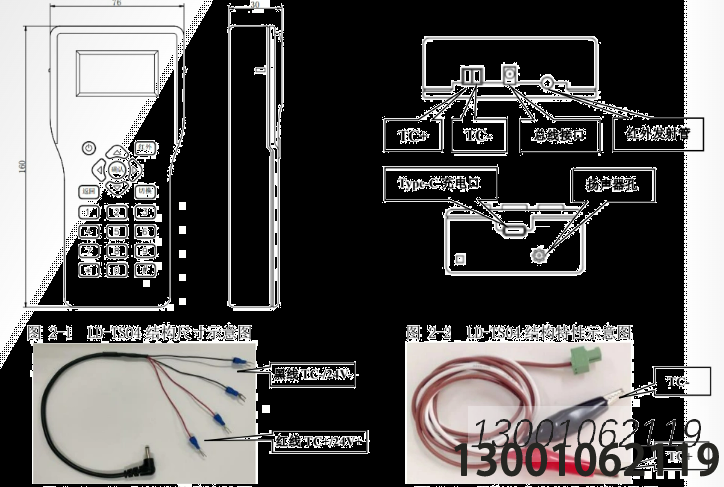

產品結構特性如圖 2-1 和2-2
正面由一塊單色屏液品和 21 個硅膠按鍵組成:
頂部由 2個總線接口和1個紅外發射管組成底部由1個TYPE-C充電口和揚聲器孔組成
按鍵說明
紅色電源鍵[]:開關機
[紅外]:通過按紅外鍵對帶有紅外接收功能的總線產品進行配置
[返回]:返回上一層菜單
[切換]:地址讀、寫切換
[確認]:確認所選功能及設置
配件說明;產品備有 2 根配線，1 根帶 個接線片的 LD-TS04 配接線(如圖 2-3，1 根帶 2個魚的多股線(如圖 2-4)。
操作說明
3.1操作說
1)開機:長按[]紅色電源鍵 1 秒以上，屏幕會顯示提示語，開機成功后編址器會發出滴1 聲2)使用說明二維碼: 開機成功后會跳轉到二維碼界面(高級權限無此界面)，手機(需聯網) 掃描二維碼會鏈接到本公司所有產品的說明書，方便查閱。按[確認]鍵跳過該界面進入菜單欄。
3)菜單欄:包括四項:[1.讀地址]、[2.寫地址]、[3.其他操作]、[4業協議]，每項前面的數字代表快捷鍵號，前兩項是最常用的讀寫地址操作，其余放在[3.其他操作]里，[4.工業協議]適用于遵循工業協議的工業探測器(目前為預留)
4)[3.其他操作]:此項為菜單下的二級操作，包括:
[1.地址&不檢故障]:寫地址同時寫入不檢故障，此功能等同于 LD128EN-101 的“P.”操作。[2.防火門模塊]:為防火門探測器(LD-FM6021、LD-FM6022、LD-FM6121、LDFM6122) 專用界面，可同時讀寫所有信息《地址，類型值內容，反饋地址內容)。
[3.9004EN(2023)]:對 LDT9004EN(2023 版本)來說，可配置地址，通道數，1-8 通道類型(溫度/漏電)及闖值。對其他型號電氣火災探測器來說可根據通道數自動增加地址號，方便現場編地址。
[4.類型值]:適用于所有帶有類型值的總線產品。
[5.通道數]:適用于所有帶通道數的總線產品。
[6.設備參數]:適用 D 模塊 (002 不檢測故障、其它值檢測): 消火栓按鈕反饋地址: LD1001EN/ LD1002EN火災聲光警報器區號 (0255 為無效區號): LD3600FD-L 雙向短路保護器 001 非編碼 002 編碼型)
備注:在不同的產品界面、文檔或說明書中，“總線設備參數、反饋地址、水泵地址、故障檢測、脈沖值、聲光區號”等操作均等同于此處的[設備參數]。
[7.LD6803]:輸入輸出模塊專用，配置故障檢測和反饋取反。 (備注:[LD6803]只可寫不可讀，其余操作均可寫可讀，通過按[切換]健實現。)
5)紅外操作:通過按[紅外] 鍵進入紅外操作界面，可對帶有紅外接收功能的總線產品進行配置。3.2
編使用準備

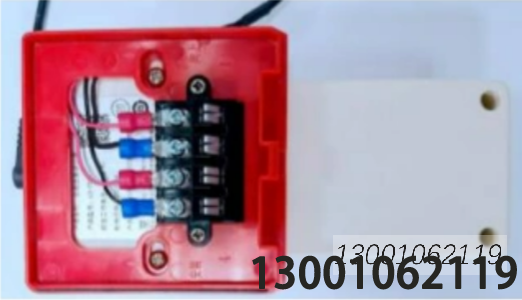

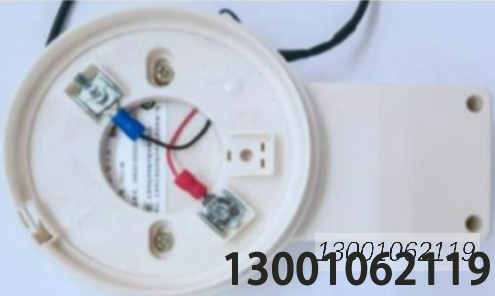

1)編址器配有 2 個總線插座和 1 根 3,5 公頭 LDTS 配接線1根 3.5 公頭轉夾線。使用時將配件中的二總線插頭插在總線接口中，或者將帶有插頭的多股線安裝到二總線備用插座上。2)編址器連接探測器后，長按電源[心]鍵，滴聲后表示開機成功。3) 按[確認]鍵跳過說明書二維碼界面，進入菜單。
