技術特性
2.1主要性能
本機容量:1回路，最大可帶 16 個探測器
全中文操作界面，液晶屏顯示各種信息，指示燈指示關鍵狀態。
具有 2 路無源接點輸出。
具有黑匣子功能，存儲 200 條火警、200 條故障、200 條其它記錄可通過總線接收外部設備火警、故障信息。
具有回路短路保護與電源短路保護功能
可以通過二總線與火災報警控制器連接組網使用
0
編程配置數據，用戶使用 PC 機軟件完成配置數據的編程工作。用戶可以根據現場條件，使用 LD308的U盤接口實現配置數據庫的上傳和下載設備類型、描述信息、電話號碼。

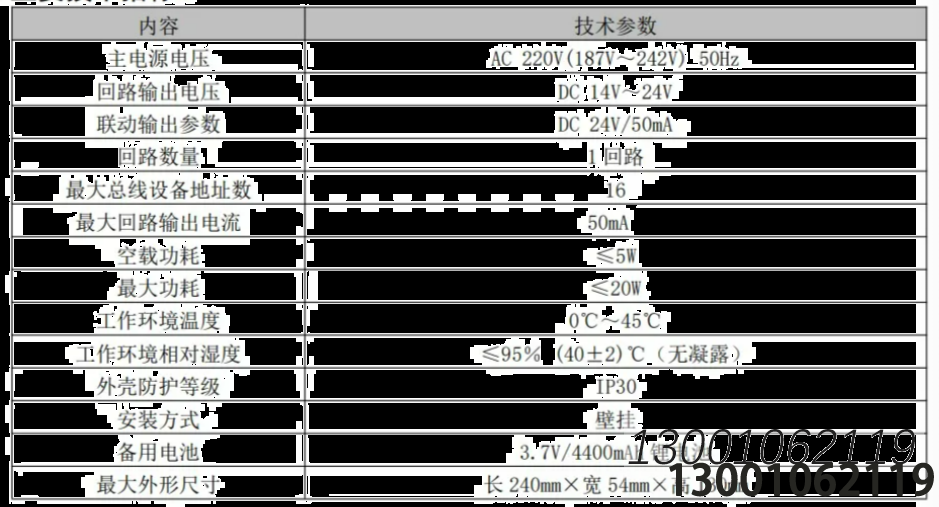

采用 AC 220V 電源作為系統主電，并有備用電池作為系統備用電源。2.2 主要技術指標:
控制器結構及配置說明
3.1 總體結構及外形尺寸圖

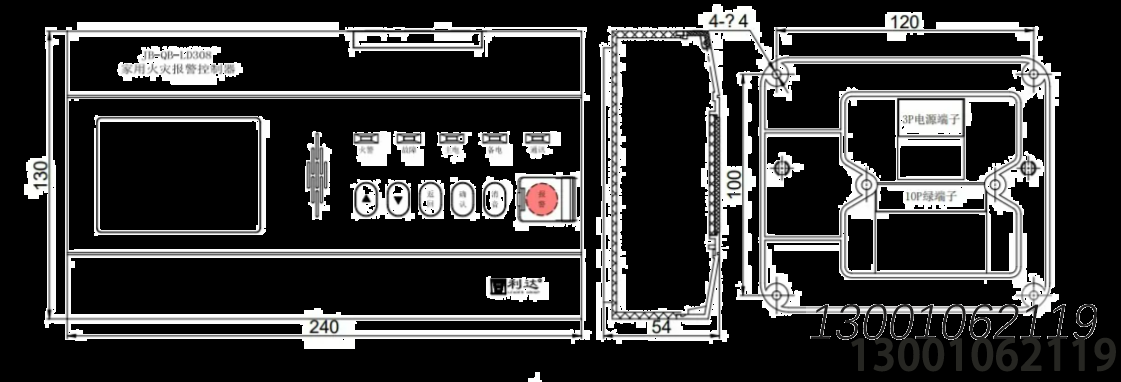

JB-QB-LD308 家用火災報警控制器外形尺寸和安裝尺寸如下圖所示。
安裝
4.1開檢查
在安裝以前應首先對現場設備進行如下檢查:
(1) 檢查控制器的外包裝是否有明顯損壞的跡象，如果沒有，打開包裝箱，根據裝箱單內容對箱內的物品進行檢查，主要檢查內容包括:安裝使用說明書、備件清單所列備件等。
(2)核對無誤后，對控制器外觀進行必要的檢查。檢查按鍵保護蓋、USB 接口保護蓋是否松動或脫落，開關是否自如，檢查控制器外觀是否有損壞的地方。
4.2 空載開機檢查
4.2.1 確認已經斷開控制器對外的所有連線。

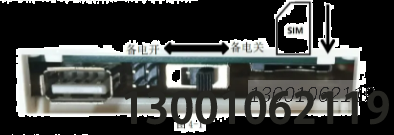

4.2.2 用萬用表測量交流 220V 的輸入電壓是否正常(187V~242Y 之間)。安裝 SIM 卡，接通 220V 電源，將備電開關置于“開”的位置，完成開機操作，如圖 4-1 所示。
備電開
備電關
圖4-1
4.2.3 檢查開機后的過程，內容包括:
(1) 控制器自檢過程中觀察指示燈和波品屏各段是否能全部點亮，咧叭是否能發出洪亮的本機自檢聲音。
(2) 用萬用表測量探測總線輸出電壓值以及 24Y 輸出的電壓值，是否正常。
(3) 進入正常監視狀態后，觀察有無電源故障，操作控制器按鍵是否正常。4.3 布線要求
機內端子配線;所有引入線均剝開 lcm，掛錫或用接線卡后接入霜子。 二總線: 宜選用截面積≥1,0m 的阻 RVS 芯雙紋線。連接導線的長度應以總導線電阻<50 9 為限否則應考慮增大導線的截面積，或加裝總線中繼器《不宜采用平行線 )。 DC 24V 電源總線:宜選用截面積≥1.5mm 的耐火 B 電線電。電源線總壓降3V，否則應考慮增大導線截面積。
· 接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電4.4 外部設備檢查
(1) 檢查導線選型情況:總線、通訊線是否采用雙紋線，2線徑是否符合要求，@導線連接是否可靠。
線頭是否采取錫焊處理或采用冷壓端子。
(2)檢查交流電源及接線情況，用萬用表測量交流電壓是否在規定的范圍內《AC187V~AC242V)，交流電源L、N、地線是否接錯，地線是否可靠。
(3)檢查總線線間電阻，用萬用表測量 TC+ 、TC-之間電阻是否在 30K 以上，如果太小，應進行檢查，可能的原因有:(D導線絕緣不好:@個別部件有問題
(4)檢查線路絕緣情況，用萬用表檢查系統線路的對地絕緣電阻，應大于 20MQ，若絕緣電阻太小，應進行檢查，可能的原因有:@導線在敷設時，絕緣層破損:@導線接頭未保護好。
(5) 檢查線路串線、短路情況，用萬用表檢查總線、24Y 線、通訊線等外部接線，線間應無交流、直流電壓;線與大地之間應無交流、直流電壓;檢查線間應無互相短路情況。
(6) 檢查配接設備安裝情況，是否符合有關標準要求。
4.5 安裝步驟
(1) 先用兩個螺釘將壁掛板固定在預埋盒上。
(2)使控制器的兩個葫蘆孔對準壁掛板上的兩個凸頭，向下移動控制器，使壁掛板上凸頭卡在控制器上。
4.6 接線
控制器主機及外部設備檢查完畢后，如各項測試均符合要求，將外部設備與主機進行正確的連接。每一步連接后，都應再次進行測試并將結果填寫到調試表格中。
