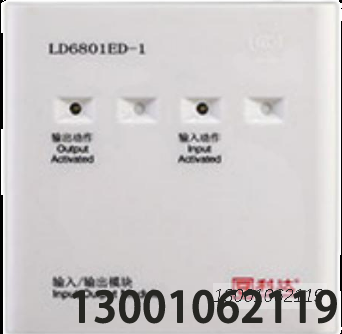

技術特性
2.1 特性
二總線，無極性;
采用電子編碼，占一個地址點(0~255);
可輸出一路有源輸出信號(可設置為電平輸出或脈沖輸出);
可輸入一個聯動設備動作后的反饋輸入信號;
輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息;
可配接我公司在售的全系列消防聯動控制器。

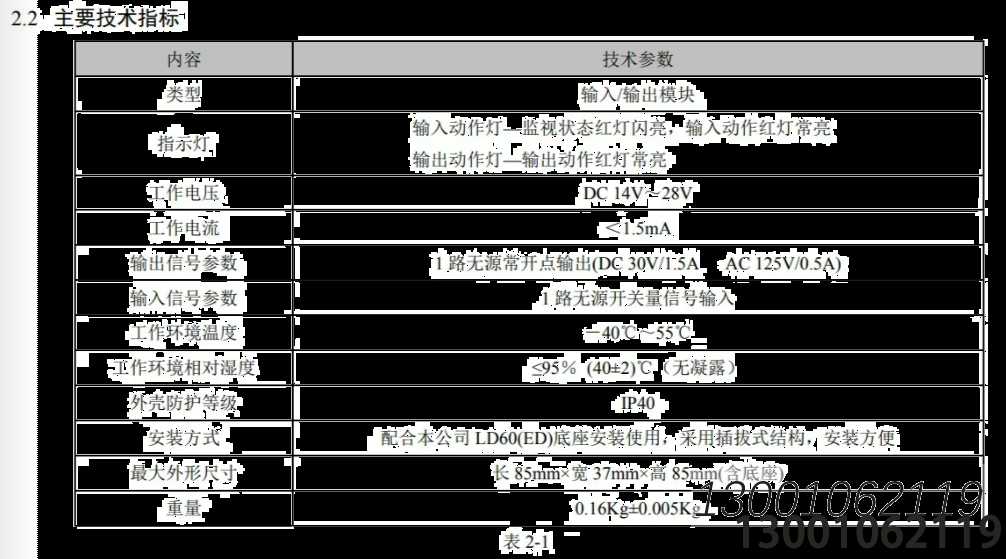

安裝
4.1開箱及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2 安裝與布線
4.2.1 安裝工具:配套的編址器一臺，M4 螺釘 2 個，螺絲刀一把。4.2.2 安裝步驟

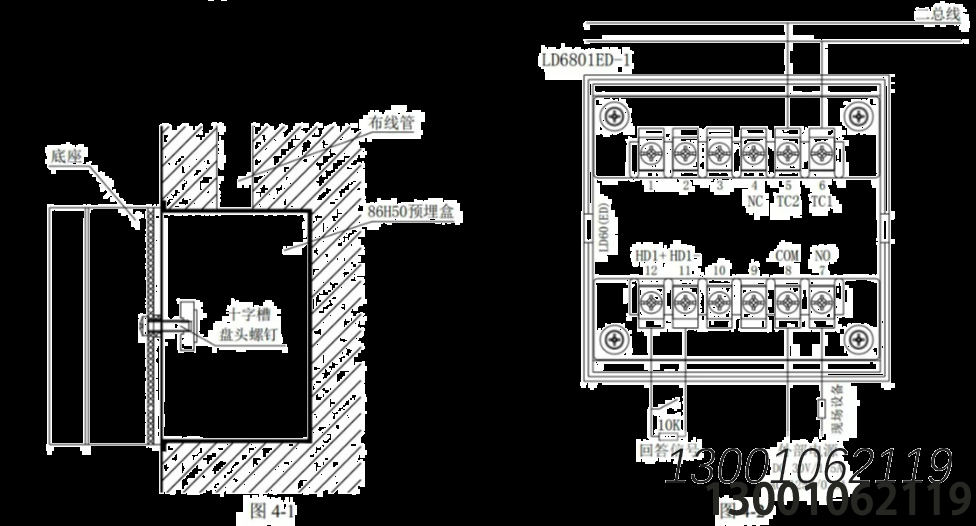

大固定底座:將導線從LD60(ED)底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。
接線: 剪、剝導線后按照接線圖和端子圖將TC二總線與相應端子正確連接，并且模塊輸入線末端(遠離模塊端)并聯1個10KQ的終端電阻，將無源輸出接到現場設備上(具體接線參照?qǐng)D4-2接線圖)。電子編碼方式:將編址器上標有“二總線”的紅黑夾子線與模塊的“TC1、TC2”兩端子相連接，不區分正負，編寫相應的地址號。
系統接線查驗后，將“編寫相應地址號的模塊”插到底座里，并按壓使兩部分扣緊合縫。
4.2.3 布線要求:
1) 二總線:宜選用截面積1.0mm’的耐火雙色雙絞銅芯線或選用截面積21.0mm’的耐火銅芯電纜，耐壓250V。連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積，或加裝總線中繼器(不宜采用平行線)。
2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。
4.2.4 注意事項: 絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞。
