技術特性
2.1特性
二總線，無極性，不占地址點。
不需要外接電源。
單向使用。
可配接我公司在售的全系列火災報警控制器
安裝
4.1 開箱及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2 安裝與布線
4.2.1 安裝工具: M4 螺釘 2 個，螺絲刀一把
4.2.2 安裝步驟

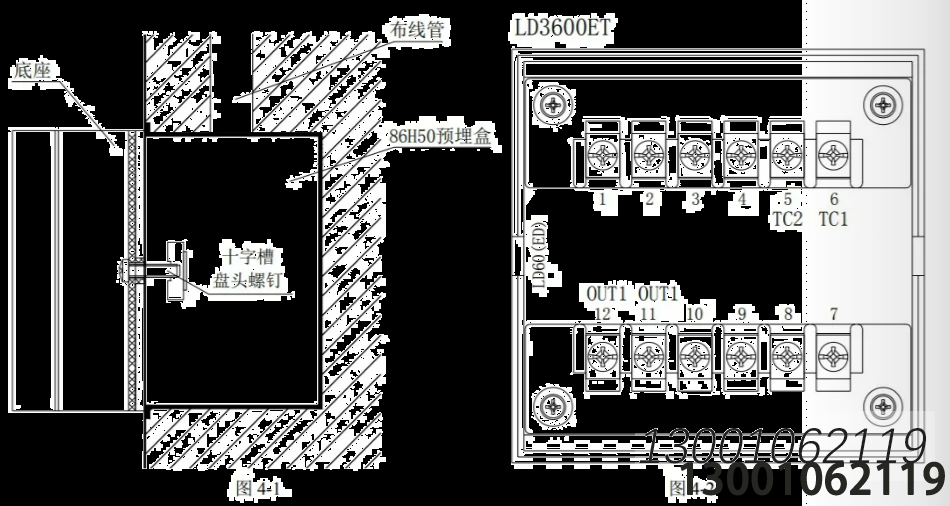

固定底座: 將導線從LD60(ED)底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。
接線:剪、剝導線后按圖4-2(端子圖)與圖4-3(接線圖)所示將各導線與相應端子正確連接系統接線查驗后，將模塊插到底座里，并按壓使兩部分扣緊合縫。
4.2.3 布線要求:
1) 二總線:宜選用截面積不小于 1.0mm的阻燃雙色雙絞芯線(ZR-RVS2X1.0mm)或選用截面積不小于1.0mm的阻燃銅芯電纜 (ZR-KVV2X1.0mm)，耐壓>250V。連接導線的長度應以總導線電陽<502 為限，否則應考慮增大導線截面積，或加裝總線中繼器 (不宜采用平行線)。2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。
4.2.4 注意事項:絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞
