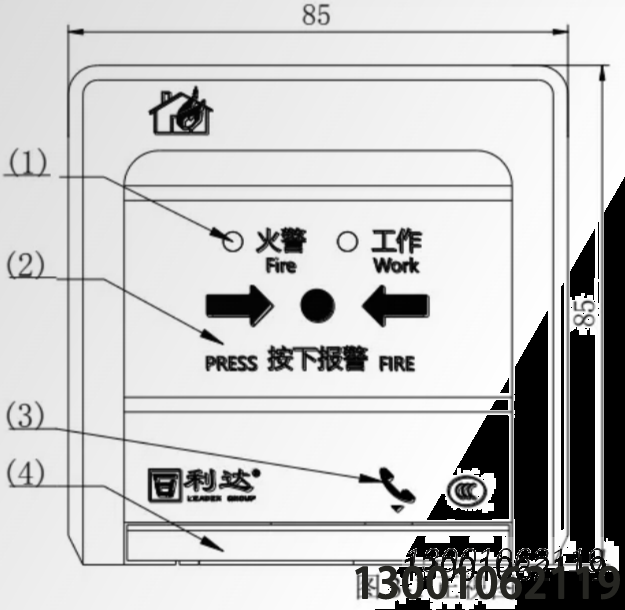

?2.1功能簡介
二總線、無極性，采用專用嵌入式 MCU:
大采用電子編碼方式，占用一個地址，編址范圍 1~255):
啟動零件可重復使用，報警復位通過專用鑰匙完成:
備有消防電話接口，可配合0 3.5 電話手柄使用。(如果現場人員使用 6.35 電話手柄可以使用專門的 p6.35 轉 3.5 轉接頭)
安裝
4.1開
小心打開包裝，勿損傷設備。檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。
若有問題應及時解決，方可進行安裝。
1.2安裝條件及布線要求
4.2.1 安裝工具:配套的編址器及配件一套，M4 螺釘2個，螺絲刀一把。4.2.2 安裝步驟:
對外接線端子說明:TC1、TC2: 探測二總線，無極性。DH+、DH-: 消防電話線。
*固定底座:將導線從LD20G底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在86H50預埋盒固定孔上。
接線:剪、剝導線后按圖4-2(端子圖)所示將各導線與相應端子正確連接。大電子編碼方式:
1) 使用手報底座將TC引出線后使用編址器紅黑夾子線夾到引出線兩端，進行編寫地址。
2) 使用編址器配件，可利用限位和手報上殼對齊后將探針與手報觸點(TC)進行連接后，可以直接按壓到手報上進行編寫地址。
系統接線查驗后，將編寫相應地址號的手動火災按鈕與底座方向?qū)φ墼诘鬃?，并按壓?br /> 大兩部分扣緊合縫。
4.2.4 布線要求:
1)二總線:宜選用截面積21.0mm的耐火雙色雙絞銅芯線或選用截面積21.0mm的耐火銅芯電纜耐壓>250V。連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積，或加裝
總線中繼器(不宜采用平行線)。2)穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。4.2.5注意事項:絕對不允許將市電 220V 接入二總線，這樣會將手動火災報警按鈕燒壞。
