技術特性
2.1主要性能
二總線、無極性。
采用專用嵌入式MCU技術的第二代分布智能型產品。
該產品具有定溫特性，無差溫特性。
模擬量感溫探測器，可將現場采集的數據上傳給控制器
2.2技術參數
工作電壓:DC18V
大總線靜態電流:<0.07mA
總線報警電流:<3mA
大環境溫度:-40C~50C
相對濕度:<95%RH(40+2C)
最大外形尺寸:中104mXH45mm
安裝
4.1開箱及檢查
小心打開包裝，勿損傷設備。檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求致。若有問題應及時解決，方可進行安裝。
4.2安裝及布線要求
4.2.1安裝工具:安裝需要配套的有編址器 1臺，M螺絲2個，螺絲刀1把。
4.2.2安裝步驟
1)在天花板預埋或吊頂骨架裝入兩個 M4 的螺絲，中心距為 50mm~70mm。最大安裝高度:12，最大保護面積:120m”。

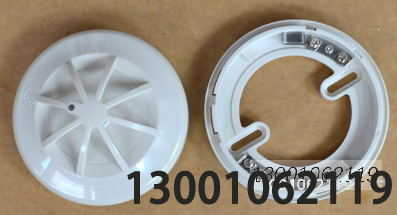

2)將探頭底座 LD10G 固定在這兩個螺絲上。
3)將兩根總線分別連接到探頭底座的接線端子上。
4)將探測器上的安裝標志與底座上的安裝標志對齊，放入底座中，順時針旋轉探測器至緊固

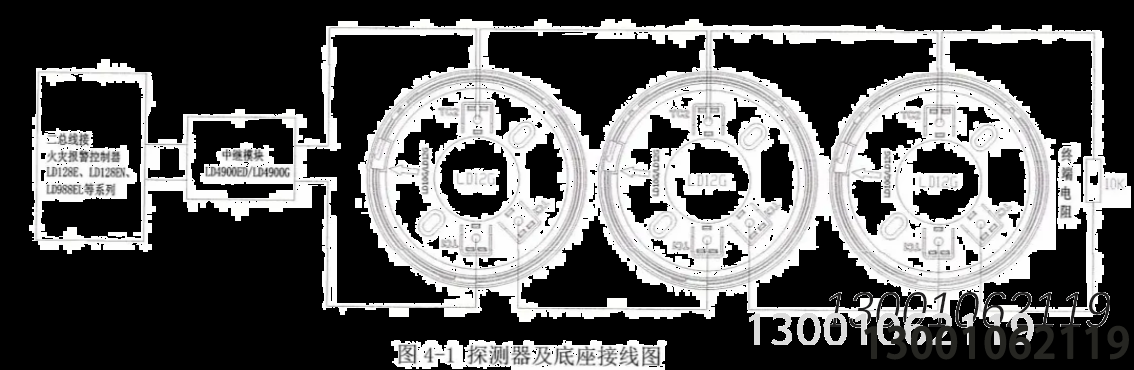

4.2.3接線示意圖
4.2.4布線要求:
1) 探測器回路二總線:宜選用截面積1.0m的阻燃雙色雙絞銅軟線(ZR-RVS2X10)或選用截面積≥1.0mm的阻燃銅芯電纜 (ZR-KVV2X10)，耐壓250V。連接導線的長度應以總導線電阻<502為限，否則應考慮增大導線的截面積，或加裝總線中繼器 (不宜采用平行線)。穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路2)穿入同一管中。
4.2.5注意事項:
1) 一定不要將 220V 接入二總線，這樣會將探測器燒壞。2防塵罩的使用說明:探測器在使用前不要將防塵罩去掉，以防止灰塵進入探測器。系統正式投入使用前將防塵罩統一去掉，統一回收處理，請不要隨意丟棄，避免污染。3)安裝探測器應符合下列要求:
探測器至墻壁、梁邊的水平距離，不應小于0.5m。
探測器周?chē)骄嚯x0.5m內，不應有遮擋物。
探測器至空調送風口最近邊的水平距離，不應小于1.5m，至多孔送風頂棚孔口的水平距離不應小于0.5m。
在寬度小于3m的內走道頂棚上安裝探測器時，宜居中安裝。探測器的安裝距離，不應超過15m。探測器至端墻的距離，不應大于安裝間距的一半。
探測器宜水平吸頂安裝，當確定傾斜安裝時，傾斜角不應大于45°
探測器的底座應安裝牢固，與導線連接必須可靠壓接或焊接。當采用焊接時，不應使用帶腐蝕性助焊劑。
探測器底座連接導線，應留有不小于150mm的余量，且在其端部應有明顯標志。
探測器在即將調試時方可安裝，在調試前應妥善保管并應采取防塵、防潮、防腐蝕措施
