技術特性
2.1技術指標
二總線、無極性。
額定工作電壓:總線18V
總線靜態電流: <0.3mA
總線報警電流: <1.5mA
環境溫度:-10C~50C
相對濕度:≤95%RH (402C)
最大外形尺寸:中104mmXH45mm
2.2功能特征
二總線、無極性。
采用專用嵌入式MCU技術的第二代分布智能型產品。采用電子編碼方式，占一個地址點
該產品具有定溫特性，無差溫特性.
模擬量感溫探測器，可將現場采集的數據上傳給控制器。
安裝與調試
4.1開及檢查
小心打開包裝，勿損傷設備。檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.2.1 安裝工具:安裝需要配套的有編址器1臺，M4 螺絲2個，螺絲刀1把4.2.2安裝步驟
1) 將每只探測器寫入地址。使每只探測器對應唯一的1個節點地址(地址范圍0255)。(探測器寫地址的具體操作方法:編址器使用說明書)。
2)在天花板預埋或吊頂骨架裝入兩個 M4 的螺絲，中心距為 50mm~70mm。最大安裝高度:12m，最大保護面積:120m。
將探頭底座 LD10G 固定在這兩個螺絲上。3

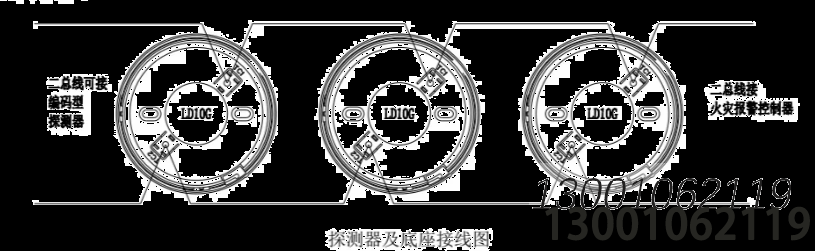

將兩根總線分別連接到探頭底座的接線端子上。4
將探測器的卡楞對準探測器底座的卡槽，放入底座中，順時針旋轉探測器至緊固
4.2.4 布線要求:
探測器回路二總線:宜選用截面積>1.0m的燃雙色雙絞銅軟線(ZR-RVS2X1.0或選用截面積>1.0mm的阻燃銅芯電纜(ZR-KVV2X1.0)耐壓>250。連接導線的長度應以總導線電阻<50Q為限，否則應考慮增大導線的截面積，或加裝總線中繼器(不宜采用平行線)。穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。
4.2.5注意事項:一定不要將 220V 接入二總線，這樣會將探測器燒壞防塵罩的使用說明:探測器在使用前不要將防塵罩去掉，以防止灰塵進入迷宮導致探測器誤報。系統正式投入使用前將防塵量統一去掉，統一回收處理，請不要隨意丟棄，避免污染。安裝探測器應符合下列要求:
探測器至墻壁、梁邊的水平距離，不應小于0.5m。
探測器周圍水平距離0.5m內，不應有遮擋物
探測器至空調送風口最近邊的水平距離，不應小于1.5m，至多孔送風頂棚孔口的水平距離不應小于0.5m。
在寬度小于3m的內走道頂棚上安裝探測器時，宜居中安裝。探測器的安裝距離，不應超過15m。探測器至端墻的距離，不應大于安裝間距的一半。
探測器宜水平安裝，當確定傾斜安裝時，傾斜角不應大于45°探測器的底座應安裝牢固，與導線連接必須可靠壓接或焊接。當采用焊接時，不應使用帶腐蝕性助焊劑。
探測器底座連接導線，應留有不小于150mm的余量，且在其端部應有明顯標志。
探測器在即將調試時方可安裝，在調試前應妥善保管并應采取防塵、防潮、防腐蝕措施
