技術特性
21
二總線電壓:DC 18V
總線靜態電流:<0.4mA總線報警電流:<7.0mA
報警聲壓級:采用逐漸增大方式，聲壓級在 45dB~75 dB 之間,初始聲壓不大于 45 dB指示燈:1個紅色指示燈，紅色閃爍(間隔約 10 秒)指示正常，紅
色常亮指示火警
環境溫度:-10C~+50C
相對濕度:≤95%RH(40C士2C)
外形尺寸:中104mmX48mm
2.2
大 二總線，無極性。
女采用專用嵌入式MCU技術的第二代分布智能型產品。
采用電子編碼方式，占一個地址點。
安裝
4.1開
小心打開包裝，勿損傷設備。檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可
進行安裝。
4.2安裝與布線
4.2.1安裝工具:安裝需要配套的有編址器一臺，M4 螺絲 2 個，螺絲刀一把。
4.2.2 安裝步驟:
1)將每只探測器寫入地址。使每只探測器對應唯一的一個節點地址(地址范圍0~255)。(探測器寫地址的具體操作方法:編址器使用說明書)。
2)在天花板預埋或吊頂骨架裝入兩個 M4的螺絲，中心距為 49mm~79.5mm。。最大安裝高度:12m，最大保護面積: 80m。3)將探頭底座 LD10EN 固定在這兩個螺絲上。

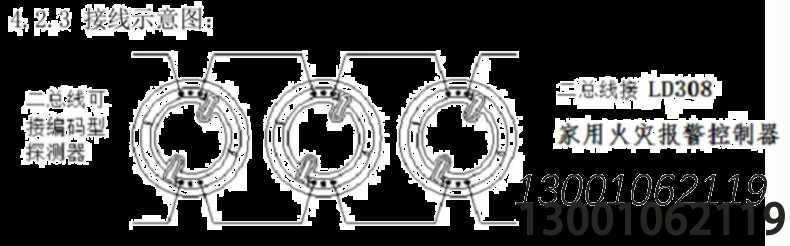

4)將二總線連接到探頭底座的接線端子上。
5)將探測器的卡楞對準探測器底座的卡槽，放入底座中，順時針旋轉探測器至緊固。
4.2.4布線要求:
1)探測器回路二總線:宜選用截面積>1.0mm”的阻燃雙色雙絞銅軟線(ZR-RVS2X1.0mm)或選用截面積>1.0mm的阻燃銅芯電纜(ZR-KVV2X1.0 mm)，耐壓>250V。連接導線的長度應以總導線電阻<502 為限，否則應考慮增大導線的截面積，或加裝總線中繼器
(不宜采用平行線)。
2)穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。4.2.5 注意事項:
1)一定不要將 220V 接入二總線，這樣會將探測器燒壞
2)防塵罩的使用說明:探測器在使用前不要將防量去掉，以防止探測器誤報。系統正式投入使用前將防塵罩統一去掉，統一回收處理，請不要隨意丟棄，避免污染。
3)安裝探測器應符合下列要求:
探測器至墻壁、梁邊的水平距離，不應小于 0.5m。
探測器周圍水平距離0.5m 內，不應有遮擋物
探測器至空調送風口最近邊的水平距離，不應小于 1.5m，至多孔送風頂棚孔口的水平距離不應小于 0.5m。
在寬度小于 3m 的內走道頂棚上安裝探測器時，宜居中安裝。點型感溫火災探測器的安裝距離，不應超過 15m。探測器至端墻的距離，不應大于安裝間距的一半。
探測器宜水平安裝，當確定傾斜安裝時，傾斜角不應大于45探測器的底座應安裝牢固，與導線連接必須可靠壓接或焊接。當采用焊接時，不應使用帶腐蝕性助焊劑。
* 探測器底座連接導線，應留有不小于 150m 的余量，且在其端部應有明顯標志。
女 探測器在即將調試時方可安裝，在調試前應安善保管并應采取防塵、防潮、防腐蝕措施。
