一，介紹:

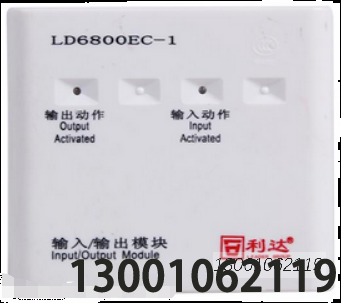

LD8800EC-1采用單片機和智能軟件，特殊防潮處理、表面貼裝(SM下)生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗千擾能
力。主要用于啟動/停止送風機、排風機、電梯、切斷電源、?？照{(diào)等?？梢耘c我公司生產的E/EN/EL系列火災報警控制器配合使用。滿足
G 816806-2006《消防聯動控制系統》和《消防產品3C認證實施規則》，取得消防產品3C認證證書。通過TUV公司CE認證，符合歐盟指令
EN61000-6-3:2007. EN50130-4:1995+A1+A2o
二，功能:
★二總線，無極性。
★電源線，有極性。
★占一個地址點，采用電子編碼方式編址。
★兩個單色指示燈分別顯示模塊輸入和輸出動作信息。
★可輸入一個聯動設備動作后的反饋無源輸入信號。
★可輸出一路DC 24V電壓信號和一路無源常開接點。
★電源線斷電、反饋輸入線斷路、輸出線斷路或短路時，模塊返回故障信號。
★具有線路故障檢測選擇功能。
★模塊輸出方式可通過編址器設置為脈沖輸出(供電持續約2.9秒)或電平輸出，出廠默認設置為電平輸出方式。
三，接線示意圖:
利達華信LD6800EC-1輸入輸出模塊接線端子圖
四，安裝方式及安裝步驟:
