每臺聯動設備啟動都依賴著一個條件，由于設備的種類、安裝地點、所起作用、設計要求等的千差萬別，每個條件都不可能相同。但對于條件本身來說，它只有兩種結果：真與假。
因此需要構造一種語言，讓工程人員在現場環境中把各種功能迥異、繁簡不同的條件都包羅且能準確、簡明地描述出來。
我們把在現場環境中設置一個聯動設備與其它探測器和聯動設備的關系，叫做編輯聯動邏輯關系表達式，也就是常說的現場編程。
邏輯編寫規則注意：
1） 先把所有要寫的邏輯事先列出；
2） 分析每一層或每個區域的邏輯可能占用的邏輯條數；
3） 每層聯動模塊應該寫在一起以便查看、核對；
4） 邏輯應該先從地下室開始往上寫；
5） 消防泵、噴淋泵等其他的聯動應該寫在層的邏輯之后。
JB-QB/LD128E(Q)
JB-QG-LD128E(Q)II
JB-QB/LD128E(M)
JB-QB/LD128EN(M)

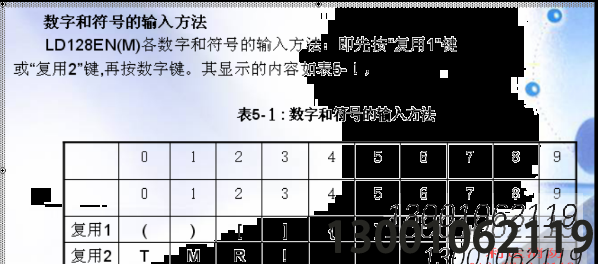

各功能鍵用法：
按“→”鍵：光標右移。
按“←”鍵：光標左移
按“Insert”鍵：光標所在位置將插入一個空格。
按“Delete”鍵：光標所在位置字符將被刪除。
按“↓”鍵：光標下移一行。
按“↑”鍵：光標上移一行。
按“確定”鍵（鍵盤中“Enter”鍵等于“確定”鍵）：保存修改后的邏輯。
先按“F1”鍵，再按“確定”鍵：將當前邏輯復制到粘貼板。
先按“F2”鍵，再按“確定”鍵：將粘貼板中的邏輯復制為當前邏輯。
按“菜單”鍵（鍵盤中“Esc”鍵等于“菜單”鍵）：不保存修改后的邏輯。
先按“F1”鍵，再按“Delete”鍵：屏幕提示“按[確定]鍵刪除當前邏輯”，此時按“確定”鍵將刪除當前邏輯，按其它任意鍵將不做刪除。
先按“F2”鍵，再按“Delete”鍵：屏幕提示“按[確定]鍵刪除全部邏輯”，此時按“確定”鍵將刪除全部邏輯，按其它任意鍵將不做刪除。
按“PageUp”鍵，查尋上一條邏輯，按“PageDown”鍵，查尋下一條邏輯。
按“空格”鍵，行數字反顯，此時可鍵入要查看的邏輯編號，按“Enter”鍵即可查看相應邏輯信息。
• 符號的意義
注意：在書寫邏輯時應注意以下幾點：
– 括號嵌套可達10級，邏輯表達式長為120個字符。
– 所有表達式字符之間不能加空格，表達式前面也不能加空格。
– “～”：至符號兩端只能跟探頭地址，不能跟模塊命令地址，也不能跟模塊回答地址。且不能單獨形成邏輯，只能用在“[ ]”內。
– “[ ]n”(n≥1)表示任意n個探頭報火；“[ ]”, 內只支持探測器,并且只能參與“~”和“+”兩種邏輯，注意n值必須小于“[ ]”內的探頭個數。
– 緊急啟動必須置于表達式的前面。
– M，R，!后面只能跟模塊地址。
– 當控制器進行聯網時，回路號大于100的地址表示方法：用字母代替百位數字
A:100 B:110 C:120 D:130 E:140 F:150 G:160 H:170 I:180 J:190 K:200 L:210
如：TH6235 為176回路235號探測器
邏輯表達式實例
A. [T00001～T00010]1=M01001=M01002=M01010
此邏輯表達式中有“[ ]n”參與邏輯，其中n=1,表示“[ ]”內任意一個探頭同時報火此邏輯滿足。
B. T01001*T02015+（T03102*T02110）+R01002=M02001=M02002=M02003
此邏輯表達式中有反饋參與邏輯，但運算符為同級的，即順序運算即可。意義為01回路001號探頭、02回路015號探頭同時報火,或03回路102號探頭與02回路110號探頭同時報火,或01回路002號模塊有反饋時此邏輯滿足。
注意：在書寫邏輯時應注意以下幾點：
– 括號嵌套可達10級，邏輯表達式長為120個字符。
– 所有表達式字符之間不能加空格，表達式前面也不能加空格。
– “～”：至符號兩端只能跟探頭地址，不能跟模塊命令地址，也不能跟模塊回答地址。且不能單獨形成邏輯，只能用在“[ ]”內。
– “[ ]n”(n≥1)表示任意n個探頭報火；“[ ]”, 內只支持探測器,并且只能參與“~”和“+”兩種邏輯，注意n值必須小于“[ ]”內的探頭個數。
– 緊急啟動必須置于表達式的前面。
– M，R，!后面只能跟模塊地址。
– 當控制器進行聯網時，回路號大于100的地址表示方法：用字母代替百位數字
A:100 B:110 C:120 D:130 E:140 F:150 G:160 H:170 I:180 J:190 K:200 L:210
如：TH6235 為176回路235號探測器
邏輯表達式實例
A. [T00001～T00010]1=M01001=M01002=M01010
此邏輯表達式中有“[ ]n”參與邏輯，其中n=1,表示“[ ]”內任意一個探頭同時報火此邏輯滿足。
B. T01001*T02015+（T03102*T02110）+R01002=M02001=M02002=M02003
此邏輯表達式中有反饋參與邏輯，但運算符為同級的，即順序運算即可。意義為01回路001號探頭、02回路015號探頭同時報火,或03回路102號探頭與02回路110號探頭同時報火,或01回路002號模塊有反饋時此邏輯滿足。
C. T01012*[T02015+T03102～T03120+T03005]1=M02004=M02005
此邏輯表達式中有“[ ]n”參與邏輯，其中n=1,表示“[ ]”內任意一個報火并且01回路012號探頭同時報火此邏輯滿足。
D. !01002+(T01011*T01012)=M03003
此邏輯表達式中有緊急啟動參與邏輯，緊急啟動多用于鋼瓶控制邏輯。此表達式表示01回路002號模塊的回答接緊急啟動，相或上01回路011號與01回路012號探頭。
注：如果邏輯表達式語法有錯誤，會在屏幕左上角顯示“1”。
長邏輯的設置
當某設備邏輯過長，一屏寫不下時，可將一空設備打開，類型設為借用，將剩余的邏輯寫在此設備邏輯中， 并將此模塊的地址編入原模塊的邏輯中。例：T00001+M00100=M00111。
公共故障輸出的邏輯設置
在LD128E(Q)的V1.16及以后版本中,增加了公共故障輸出邏輯,其邏輯為特定邏輯,即：兩個加號“++”。
例：若使00100號模塊為公共故障輸出模塊,則任選一條空邏輯菜單，輸入：++=M00100手動報警按鈕直接啟動聯動設備
如模塊M02002設置為自動，延時30秒啟動，假設邏輯表達式1： T01003*T01005=M02002時，T01003與T01005類型設置為非手報探測類型；邏輯表達式2：T01004=M02002，T01004類型設置為手動報警按鈕類型；當邏輯表達式1先滿足，模塊進入延時狀態，此時邏輯表達式2滿足，則M02002直接啟動并退出相應延時狀態。
JB-QB/LD128E
JB-QB/LD128EⅡ
一、構成的元素
我們知道，一個聯動設備的啟動有賴于與之相關的探測器的狀態和聯動設備啟動和回答信號。因此我們構造了四類元素：探測器、范圍、聯動啟動和聯動回答。有關延時啟動已作為專門處理。
1、探測器：由 TXXXXX 組成，T是探測器關鍵字；T后、二位數字表示探測器所在的探測回路號（00 — P5）；T后第三至五位數字表示探測器的地址（000 —255）。
例如：第11回路17號探測器表示為：T11017，第A4回路202號探測器表示為：TA4202。
探測器報警后該值為 1（真），未報警為 0（假）。
新系統中我們還增加了煙溫復合型探測器。對于煙溫復合型探測器我們可區分煙報警和溫報警，并且這兩種火警都可以參與邏輯運算。
對于煙報警同上。
溫報警：由SXXXXX組成，S是關鍵字，例如：第15回路18號為煙溫復合型探測器，表示：煙報警為T15018；溫報警為S15018。
2、聯動啟動：由 CXXXXX 組成，C是聯動啟動關鍵字；C后、二位數字表示聯動設備所在的探測回路號（00 — P5）；C后第三至五位數字表示聯動模塊的地址（000 — 255）。
例如：第6回路31號聯動模塊的啟動表示為：C06031，第F6回路191號聯動模塊的啟動
表示為：CF6191。該設備啟動后該值為 1（真），未啟動為 0（假）。
3、聯動回答：由 LXXXXX 組成，L是聯動回答關鍵字；L后、二位數字表示聯動設備所在的探測回路號（00 — P5）；L后第三至五位數字表示聯動模塊的地址（000 — 255）。
例如：第2回路0地址聯動模塊的回答表示為：C02000，第E3回路15號聯動模塊的啟動表示為：CE3015。收到該設備的回答信號后該值為 1（真），未收到回答信號為 0（假）。
4、范圍：由 ZXXXXX 組成，Z是范圍鍵字；Z后數字表示多少個同類范圍的總線設備；Z后第二至五位數字表示的是范圍。
例如：六個范圍為1的總路線設備為啟動邏輯表示為：Z60001。
收到該設備的回答信號后該值為 1（真），未收到回答信號為 0（假）。
5、公共火警：為了使用靈活，特別增加了FIRE（fire）元素。當系統任意一個或一個以上探測器報警后該值為 1（真），未發生火警（正常）時該值為 0（假）。
6、手報火警：增加了HFIRE（hfire）元素。當系統任意一個或一個以上手動報警按鈕報警后該值為 1（真），未報警（正常）時該值為 0（假）。
7、消火栓報警：增加了XFIRE（xfire）元素。當系統任意一個或一個以上消火栓報警后該值為 1（真），未報警（正常）時該值為 0（假）。
8、水流指示器報警：增加了WFIRE（wfire）元素。當系統任意一個或一個以上水流指示器報警后該值為 1（真），未報警（正常）時該值為 0（假）。
9、壓力開關報警：增加了PFIRE（pfire）元素。當系統任意一個或一個以上壓力開關報警后該值為 1（真），未報警（正常）時該值為 0（假）。
二、元素間的邏輯關系運算
一個四則運算表達式不僅包含操作數，還要包含運算符。結果為一個自然數。同樣，邏輯關系表達式再繁雜也是由這兩項組成。它的運算結果為真或假（1或0）。我們所說的元素就是操作數，為了構成表達式，還需要構造邏輯運算符。我們的運算符包括“（、）、|、$、&、—、*、+”。每種運算符都有優先級，就像四則運算中乘除優先于加減。
注意以下幾項：
1、每個表達式用; 結束。
2、字符用大、小寫書寫都可以，但不能混寫（例如：公共火警只能寫為 FIRE 或 fire）。
3、元素內不能有空格，元素與運算符之間可加任意空格（也可不加），元素或運算符與結束標志END之間需有一個以上的空格。
4、在有|、$、& 運算符的運算中，如果在表達式計算的連續區間內有與其指定運算設備不相同類型的設備時，可以自動跳過。例如：T00010 | T00025 END 在表達式中，0回路16號設備為聯動控制模塊，在對報警類設備的計算中，將自動跳過。
5、每臺LD128EII控制器可以編寫1024條（0~1023）啟動邏輯，第1023條是專為聲光報警啟動邏輯預留的，不能編寫其他聯動設備的啟動邏輯。
邏輯編程：
新增加三個運算符，“~”“,”“#”
例一：T00001=C01001~C01005 ；
等于號左邊的是啟動邏輯，等于號右邊的是啟動模塊的地址，在后一個模塊地址的后面用分號結束。例一的具體含義是當 0 回路的1 號總線設備報火警時，滿足1 回路的1 號模塊、2 號模塊、3 號模塊、4 號模塊、5 號模塊的邏輯條件。
注：“~”只能用在模塊之間，且“~”兩端的模塊地址必須是同一回路的。
例二：T00001=C01001，C01012，C03003，C04004，C05005 ；
例二的具體含義是當 0 回路的1 號總線設備報火警時，滿足1 回路的1 號模塊、1 回路12 號模塊、3 回路3 號模塊、4 回路4 號模塊、5 回路5 號模塊的邏輯條件。
注：“，”只能用在模塊之間，“，”兩端的模塊地址可以是同一回路的也可以是不同回路的。
例三：T00001＃T01255#T02003=C03001 ；
例三的具體含義是，當0 回路1 號探測器、1 回路255 號探測器、2 回路3 號探測器任意有兩個報火警時，滿足3 回路的1 號模塊的邏輯條件。
注：“＃”只能用在探測器之間，“＃”兩端的探測地址可以是同一回路的也可以是不同回路的。
例四：T00001=C01001，C01012，C06010~C06100，C03003，C04004，C05005，C05010~C05100；
亦可新增加一個元素，“F”
“F”代表的是邏輯文件
例：F00001＊F00002=C01001 ；
其具體含義是，當編號為00001 的邏輯文件與編號為00002 的邏輯文件同時滿足，1 回路1 號模塊的邏輯條件滿足。
128EⅡ:
Ej::
T00100+T00203+T02003|T02067=C00230,C02220~C02224; (聯動報警模塊)
HFIRE=C00230,C02220~C02224;(聯動報警模塊)
XFIRE=C00230,C02220~C02224;(聯動消防泵)
PFIRE=C00230,C02220~C02224; (聯動噴淋泵)
LFIRE=C00230,C02220~C02224;（聯動水泵）
1、參照以下實例可加強理解：
（1）某設備在0回路7號探測器報警后滿足邏輯條件。
表達式為：T00007 END。
（2）某設備（由1回路003地址模塊控制）在1回路0號探測器或同回路2號探測器任意一個報警后滿足邏輯條件；另一設備在前設備已啟動后并且在1回路101號探測器報警后滿足邏輯條件。
表達式分別為：T01000 + T01002 END 和 C01003 * T01101 END。
（3）某設備在B9回路第022號到同回路036號探測器中有一個報警后滿足邏輯條件；另一設備在B4回路第0地址到第3地址安裝的所有聯動設備啟動后滿足邏輯條件。
表達式分別為：TB9022 | TB9036 END 和 CB4000 & CB4003 END。
（4）某設備在05回路第1號到同回路045號探測器中有任意兩個報警后滿足邏輯條件。
表達式為：T05001 $ T05045 END。
（5）某設備在0回路0號或同回路1號探測器有一個報警后，如果在同回路10號地址聯動模塊啟動后就不啟動，若沒啟動則本設備滿足邏輯條件。
表達式為：（T00000+T00001）*（—C10000） END（括號在本表達式中也可不要但加上后更明確了邏輯關系）
（6）某卷簾門由15回路10號、11號模塊分別控制它的半降和全降。邏輯關系為同回路20號或21號探測器有一個報警則半下，若全都報警且收到半降的回答信號則全降。
表達式分別為：T15020+T15021 END 和 （T15020*T15021）* L15010 END。
2、聯動邏輯編輯后可能會出現錯誤，通過聯動檢查程序定位后再進行修改。
（1）T0423+T04111 END：左元素位數不夠。
（2）T00021 | （T00023*C00010） END：連或、連與號左右均要求為同類元素，不能是其它運算符。
（3）TP6020 & TP6100 END：連或、聯與要求起始和結束地址在同驅動板的同回路上，而且結束地址要大于起始地址，但P6回路超過限定。
（4）（—T00010*C00014+（—（C00015+T00011）* T00012） END：括號不匹配。
（5）還需要特別注意由于輸入疏忽或描述的與設計邏輯不一致所造成的錯誤，這種錯誤不是普通的語法錯誤，檢查程序不能指出。
