利達二線制LD128E(T)-C 火災顯示盤 利達二線制設備電話：13001062119
介紹：
LD128E(T)-C 是我公司最新研發的兩線制火災顯示盤，用來配合我公司生產的全系列火災報警控制器進行火警監測，采
用大屏幕液晶，顯示內容更全面，配和發光二極管，狀態顯示更直觀，采用無極性兩總線低功耗設計，現場布線更方便。滿
足 GB 17429-2011《火災顯示盤》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細
則》。
功能：
★
二總線，無極性，無需外接 DC24V 電源。
★
采用電子編碼，占一個地址點(0～255)。
★
160×160 液晶屏顯示，具有中英文切換顯示功能，每條記錄可顯示 16 個漢字中文描述信息，和 8 個漢字設備類型。
★
顯示范圍及內容由顯示盤自身設定，每臺火災顯示盤均可設置六個顯示范圍，在每個顯示范圍內探測器的地址可以
是單獨的一個地址或是連續的地址。
★
每臺火災顯示盤最多可以顯示 512 個火警及 512 個故障信息，可以跨回路顯示。若火警信息、故障信息大于 512 個，
后面的信息將不再接收。
★
可以設為通顯模式，顯示所有火警及故障。
★
具備 USB 接口，可以通過優盤進行數據導入。
★
全網絡所有火災顯示盤使用同一數據，可顯示全網絡火警信息。
主要技術指標：

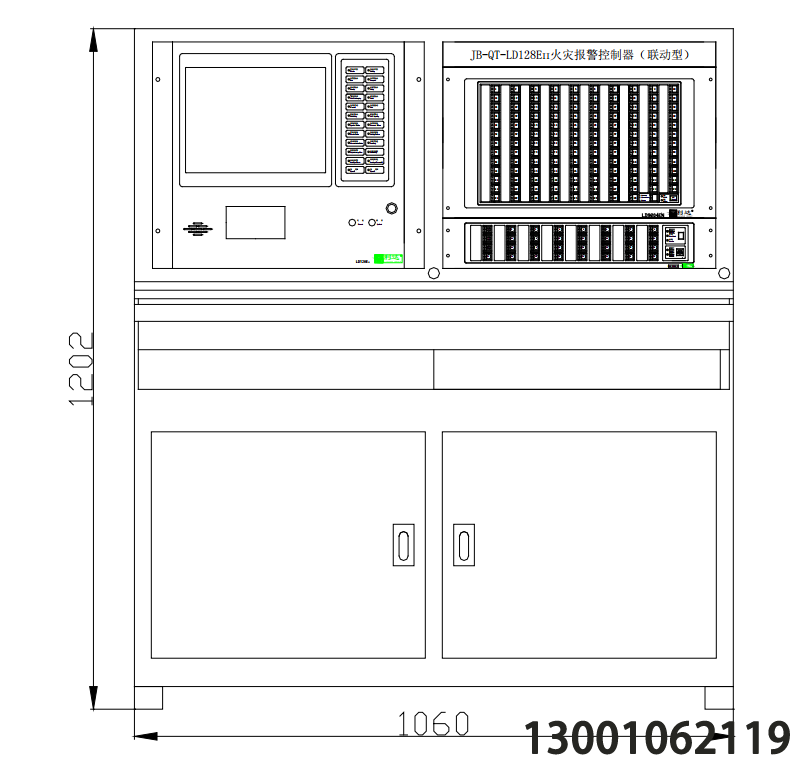

外形結構示意圖：
接線端子說明：
火災顯示盤接線采用兩線制接線，端子為 2P 端子，定義為 TC1，TC2，無極性。
接線示意圖：
布線要求：
★
二總線：宜選用截面積≥1.5mm2 的耐火雙色雙絞銅芯線或選用截面積≥1.5mm2 的耐火銅芯電纜，耐壓≥250V，線路
末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線）。
★
穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在
金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采
用穿金屬管或密閉的金屬線槽。
