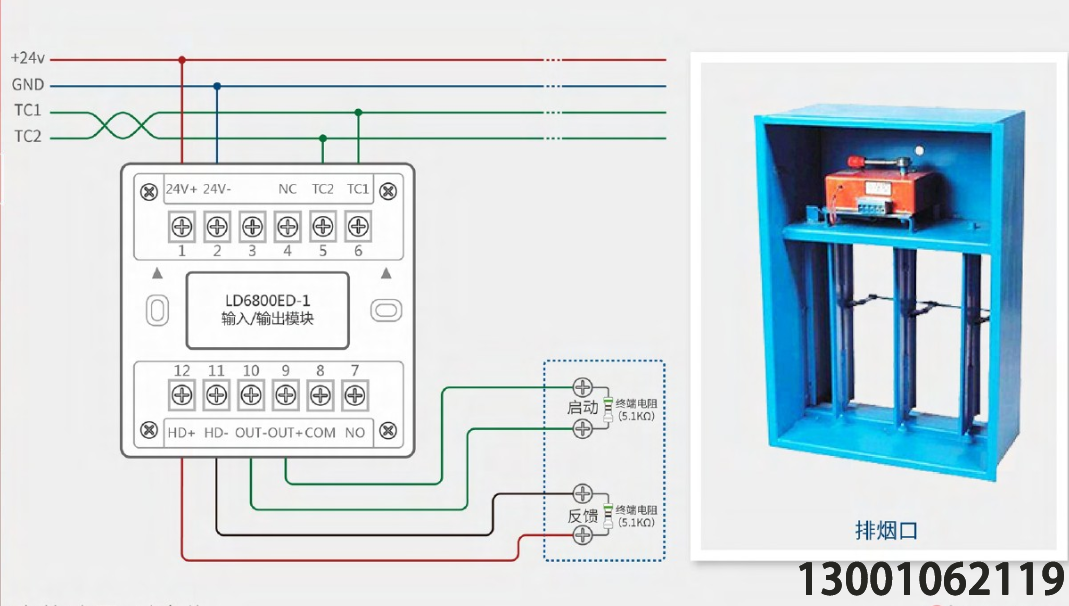

利達消防控制模塊與排煙口的接線方式，利達華信輸入輸出模塊與排煙口接線圖：1端子是24V+與+24V連接，2端子是24V-與GND連接，5 端子是TC2，6端子是TC1；7端子是NO，8端子是COM；9端子是OUT+，10端子是OUT-，與排煙口啟動端子連接5.1K的電阻；11端子是HD-，12端子是HD+，11 、12端子與排煙口反饋點連接（需配合5.1K電阻使用）。24小時咨詢熱線：13001062119 。
