北京利達LD6901 消防控制室圖形顯示裝置介紹（上） 采購熱線：13001062119
介紹：
LD6901 消防控制室圖形顯示裝置是基于計算機上的消防專用配套系統，需要與火災報警控制器配套使用。適用國家標準
GB16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》，
取得消防產品 3C 認證證書。該產品廣泛應用于政府機關、賓館飯店、體育場館、智能大廈、工礦企業的消防管理和監控領域中，
為保障您的安全發揮著不可替代的作用。
功能：
★
完全符合 GB16806-2006《消防聯動控制系統》4.9 條款消防控制室圖形顯示裝置標準，滿足其各項功能，達到其規定的具體
要求。
★
在界面布局上，主界面顯示總平面圖，分界面為各個區域設施平面圖，總平面圖和各個區域設施平面圖可自由切換。
★
具有各種原理圖管理、設備設施管理、維保管理、消防資料和文檔管理、報警信息管理功能。
★
平面圖繪制美觀，方便在現場條件下完成各種配置及操作。
★
記錄準確、完善，可供打印。提供多種查詢手段，滿足用戶日常管理的需要。
★
當軟件系統接收到報警時，報警能自動在相應建筑平面圖上的相應點準確定位且居中顯示。
★
在軟件系統中準確定位的報警點能夠醒目提示，且自動閃爍，直到現場設備或軟件系統復位以后相應的提示和閃爍自動恢復
正常和消除。
★
當軟件系統接收到現場的火警時，相應點紅色標注，故障時黃色標注，正常時綠色標注。
★
軟件系統中可設置當接收到火警時打印機可自動打印，也可取消自動打印。
★
軟件系統具備 MODBUS（設備與軟件系統通訊的國際標準）通訊功能，可向第三方設備或系統輸出報警內容或設備狀態，可提
供符合 RTU MODBUS 或 TCP MODBUS 國際標準的通訊協議進行通訊，該軟件系統的 MODBUS 功能支持 RS485 串口或 RJ45 網口兩
種通訊接口方式通訊，以此實現不同廠家的設備或系統與圖顯裝置互通互聯。
★
當軟件系統接收到報警時，可自動進行詳細報警內容的中文或英文的朗讀功能。
★
軟件系統可設置為兩種語言環境下，具有中文和英文兩種軟件界面風格，可進行自由切換。系統中的樓層平面圖列表顯示，
方便檢索及查看建筑內各樓層平面圖圖紙。
★
樓層平面圖可按多種不同比例縮放。
★
報警設備分類顯示。
★
不同事件分類列表顯示。
★
完善的操作員登錄、管理制度。
★
可接收顯示利達可燃氣體控制器的報警信息和故障信息，并和火災報警信息的顯示有區別。
★
可接收顯示利達電氣火災監控設備的報警信息和故障信息，并和火災報警信息的顯示有區別。
★
可接收顯示利達防火門監控設備的報警信息（防火門開或關）和故障信息，并和火災報警信息的顯示有區別。
★
可接收顯示利達光纖測溫監控設備的報警信息和故障信息，并和火災報警信息的顯示有區別。
★
可接收顯示利達電源監控設備的報警信息和故障信息，并和火災報警信息的顯示有區別。
★
通過利達一體化通訊協議并在第三方設備支持的條件下可接收顯示該設備的報警信息和故障信息，并和火災報警信息的顯示
有區別。
★
系統支持 WMF 格式的矢量圖，且放大縮小不失真。
★
可通過現場用戶選配的短信貓（具備 RS232 接口或 USB 接口并支持 AT 指令集），并在短信貓中插入中國移動或中國聯通的 SIM
卡（具備發短信的功能），則可將接收到的火警詳細信息以短信的方式第一時間發送到 10 個用戶的手機上；
★
可一鍵將版本為 V 4.03 以前的老 CRT 數據導入到該系統里，免去了重復錄入數據的工作；
★
報警聲音具備三種模式可選，分別為：語音報警、聲音報警、語音和聲音混合報警；
★
系統錄入數據時可導入現場的 EXCEL 調試數據，極大的減少了數據錄入工作；
★
接收到的報警信息可向前向后逐條或分頁查看及定位；
★
在多臺報警設備聯網的情況下如在該網絡里部署多臺 LD6901 裝置，可通過設置每臺 LD6901 裝置系統【回路啟用/禁用】選項
則可按不同的防區接收警情信息，便于現場分區管理。
★ 可選配立柜、琴臺或壁掛支架進行安裝。產品前面板設鼠標倉，方便鼠標收納，鼠標倉蓋板翻開平置，方便鼠標操作。
主要技術指標：
聯接示意圖：

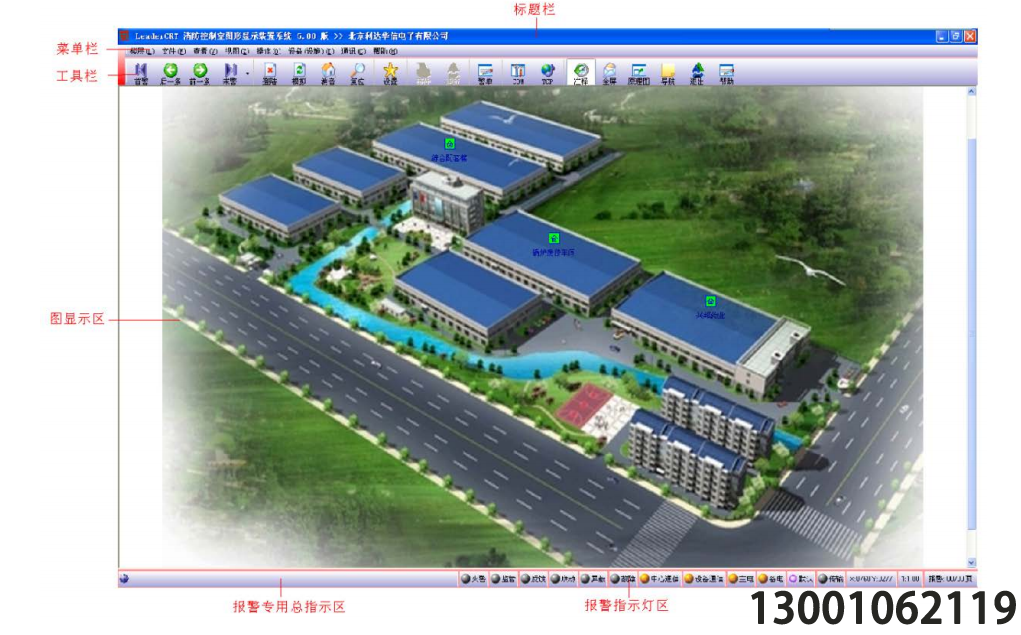

軟件系統顯示示意圖：

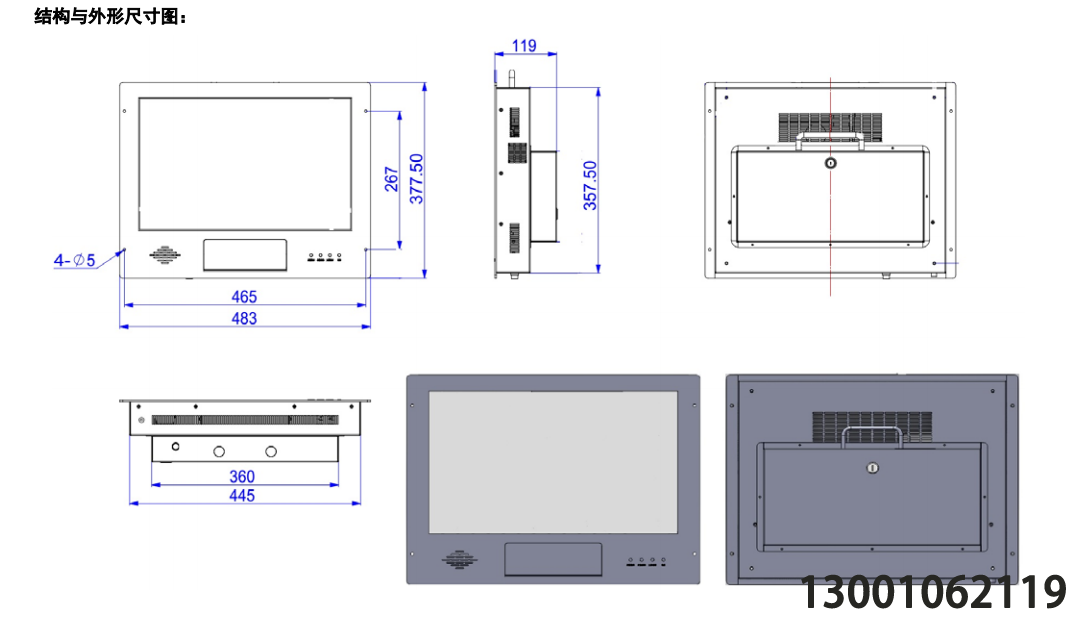

結構與外形尺寸圖：
