LD6809E防爆隔離器 采購熱線：13001062119
LD6809E 防爆隔離器采用特殊防潮技術，抗潮濕、抗干擾能力強。人工確認火警后，手動操作防爆型手動報警按鈕，向控
制器發出火警信號，同時通過 LD6809E 防爆隔離器，啟動消防泵。LD6809E 防爆隔離器適用于石油、化工等行業具有防爆要求
的場所。
功能：
★ 電源線，有極性，不占地址點。
★ LD6809E 防爆隔離器內置安全柵，通過安全柵與防爆區中的手動火災報警按鈕的常開無源接點連接。當按下手動火災報警按鈕
的同時，通過安全柵啟動消防泵。
主要技術指標：
內容
技術參數
類型
隔離器
指示燈
無
工作電壓
電源總線：DC 18V～26V
工作電流
靜態電流＜0.5mA
最大動作電流：10mA
輸出控制電流：1.5A/ DC 24V
工作環境溫度
0℃～45℃
工作環境相對濕度
≤95％ (40±2)℃（無凝露）
安裝方式
壁掛式
最大外形尺寸
長 200mm×寬 42.5 mm×高 140mm
重量
0.9Kg±0.01Kg

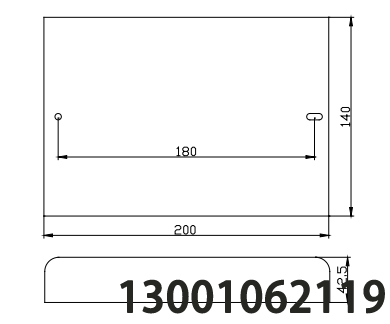

模塊外形結構示意圖：
接線圖示例：
NO
LD2000E(Ex) NO
-
+
黑
24V OUT-
紅
24V OUT+
黑
24V IN-
紅
24V IN+
綠
手報線2
黃
手報線1
顏色
輸出線
-
+
LD6809E
防爆手報
24V電源
手報線
24V IN
24V OUT
現場設備
安裝步驟：
★ LD6809E
防爆隔離器由“底殼”和“上蓋”兩部分組成。從包裝中取出后分開，取出底殼，將上蓋部分暫時保存于包裝盒
中。
★
用合適的螺釘將底殼固定在墻面，然后將從底座出線孔甩出的導線按照接線方式接好。
★
系統檢驗合格后，將上蓋與底殼用螺釘固定好。
布線要求：與 LD6800ED-1 相同
