LD4800ED-A中繼模塊 采購熱線：13001062119
LD4800ED-A 中繼模塊內置安全柵，主要用于編碼型 E/EN/EL 系列防爆感煙、感溫探測器、手動火災報警按鈕的接口，應用
于 E/EN/EL 系列控制器系統中，它具有驅動能力，可以連接 1～10 只編碼型防爆探測器或編碼型手動火災報警按鈕，可以上報探
測器的地址及火警信息。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01
《強制性產品認證實施細則》，取得消防產品 3C 認證證書。本產品無污染、功耗低，適用于各種工業及民用建筑。
功能：
★
二總線，無極性。
★
自身不占地址。
★
DC24V，有極性。
★
每個 LD4800ED-A 接口可以組連 1～10 只編碼型防爆感煙或感溫探測器或 1～10 只編碼型防爆手動火災報警按鈕。
85
LD60(ED)設計手冊 版本：2019/01
★
二總線、電源 24V、輸出總線三方電氣隔離，抗干擾能力強，工作穩定。
★
建議防爆探測器及防爆手動火災報警按鈕與 LD4800ED-A 使用距離在 500 米以內。
主要技術指標：
內容
技術參數
類型
中繼模塊
指示燈
正常時紅色指示燈閃亮
工作電壓
電源總線：DC24V
二總線：DC 14V～24V
工作電流
電源總線：＜96mA
二總線電流：＜1.6mA
安裝方式
壁掛
工作環境溫度
－10℃～55℃
工作環境相對濕度
≤95％RH（40±2℃）
最大外形尺寸
長 266mm×寬 160mm×高 75mm
重量
1.55Kg±0.01Kg

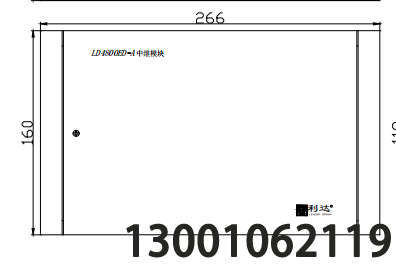

外形結構示意圖：
利達
LD4800ED-A中繼模塊
接線示意圖：
LD4800ED-A中繼模塊
24V+
控制器
TC
TC
24V
LD10EN
LD10EN
LD10EN
安全區
防爆區
接大地
安全柵使用注意事項：
線路檢測確認無誤后，再接入安全柵，防止因線路故障損壞安全柵。
布線要求：與 LD6800ED-1 相同
