LD6804ED輸出模塊 采購熱線：13001062119
LD6804ED 采用特殊防潮技術和插拔式結構設計。采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔
式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于消防廣播的控制。可以與利達公司生產的 E/EN/EL 系列火災報警
控制器配合使用。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強
制性產品認證實施細則》,取得消防產品 3C 認證證書。本產品無污染、功耗低，適用于各種工業及民用建筑。
功能：
★
二總線，無極性。
★
電源總線，有極性。
★
占一節點地址，采用電子編碼方式編址(0～255）。
★
具有工作指示燈和輸出動作指示燈。
★
接收控制器啟動/停止命令，切換輸出。
★
外接線斷路、短路時，模塊返回故障信號。
★
任何一個喇叭連接線短路、開路，模塊返回故障信號。
主要技術指標：
內容
技術參數
類型
輸出模塊
指示燈
輸出動作燈—輸出動作紅色指示燈常亮
工作指示燈—工作正常綠色指示燈閃亮
工作電壓
電源總線：DC24V
二總線：DC 14V～24V
工作電流
電源總線：＜10mA (靜態)
＜10mA (空載啟動)
二總線電流：＜1.5mA
輸出信號參數
≤120V 音頻信號/60W
工作環境溫度
－40℃～55℃
工作環境相對濕度
≤95％ (40±2)℃（無凝露）
安裝方式
配合本公司 LD60(ED)底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸
長 85mm×寬 37mm×高 85mm(含底座)
重量
0.17Kg±0.005Kg

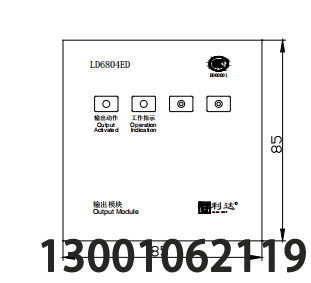

外形結構示意圖：
LD6804ED
R
LEADER GROUP
利達
Output Module
輸出模塊
Output
Activated
輸出動作
Operation
Indication
工作指示
H000001
F
接線示意圖：
4
5
6
3
2
1
9
8
7
10
11
12
背景輸入
二總線
TC1
TC2
LD6804ED
DC 24V
24V+
24V-
報警輸入
廣播輸出
火警廣播功放（需
經總線分配盤接入）
音箱
音箱
音箱
安裝步驟： 與 LD4400ED-1 相同。
