J-SA B-M-LD2000ED手動火災報警按鈕（隔爆型） 采購熱線：13001062119
J-SA B-M-LD2000ED 手動火災報警按鈕（以下簡稱 LD2000ED 手動報警按鈕）采用特殊防潮技術，抗潮濕、抗干擾能力強，
該手動報警按鈕占一個節點地址，采用電子編碼方式編址，操作方便。LD2000ED 手動報警按鈕與利達公司生產的 E/EN/EL 系
列控制器配合使用。當有火情時，人工確認火警后，手動操作報警按鈕，向控制器發出火災報警信號。滿足 GB 19880-2005《手
動火災報警按鈕》、GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》、GB 3836.2-2010《爆炸性環境 第 2 部分：由
隔爆外殼“d”保護的設備》、GB 12476.1-2013《可燃性粉塵環境用電氣設備 第 1 部分：通用要求》、GB 12476.5-2013/IEC
61241-1:2004《可燃性粉塵環境用電氣設備 第 5 部分:外殼保護型“tD”》等標準，防爆標志 Ex dⅡC T6 Gb；Ex tD A21 IP66
T80℃。主要適用于石油、化工等行業具有防爆要求的場所，適用于 1 區、2 區，含有 IIC 類，T6 組爆炸性氣體混合物場所。
經石油和化學工業電氣產品防爆質量監督檢驗中心、公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心按照
CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合要求，取得防
爆合格證和消防產品 3C 認證證書。
功能：
★
二總線、無極性，采用專用嵌入式 MCU。
★
采用電子編碼方式，占用一個地址，編址范圍（0～255）。
★
室外型，具有防爆功能。
★
備有一組無源常開輸出接點。
★
啟動零件可重復使用，報警復位通過專用鑰匙完成。

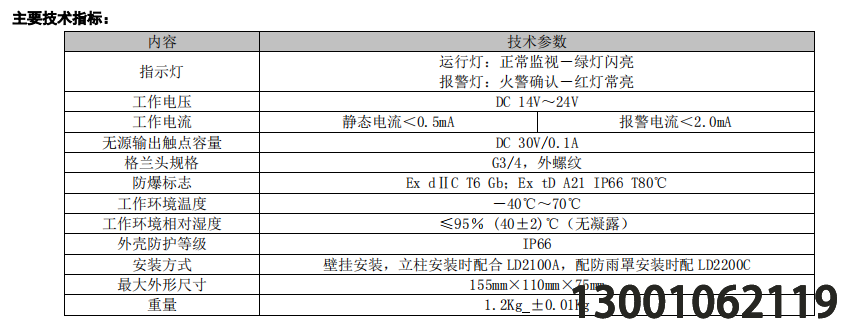

主要技術指標：
內容
技術參數
指示燈
運行燈：正常監視－綠燈閃亮
報警燈：火警確認－紅燈常亮
工作電壓
DC 14V～24V
工作電流
靜態電流＜0.5mA
報警電流＜2.0mA
無源輸出觸點容量
DC 30V/0.1A
格蘭頭規格
G3/4，外螺紋
防爆標志
Ex dⅡC T6 Gb；Ex tD A21 IP66 T80℃
工作環境溫度
－40℃～70℃
工作環境相對濕度
≤95％ (40±2)℃（無凝露）
外殼防護等級
IP66
安裝方式
壁掛安裝，立柱安裝時配合 LD2100A，配防雨罩安裝時配 LD2200C
最大外形尺寸
155mm×110mm×75mm
重量
1.2Kg ±0.01Kg

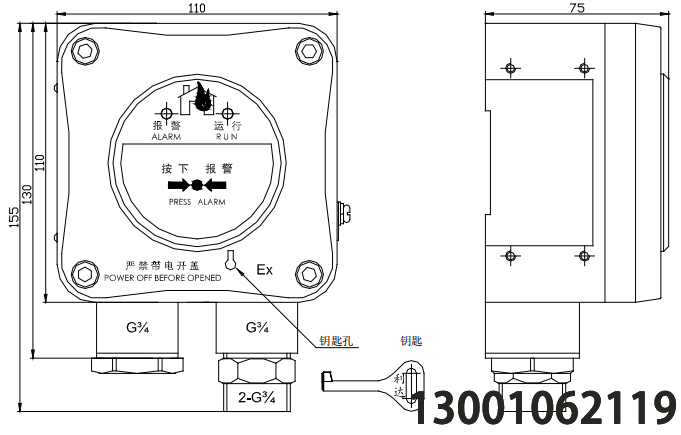

外形結構示意圖：

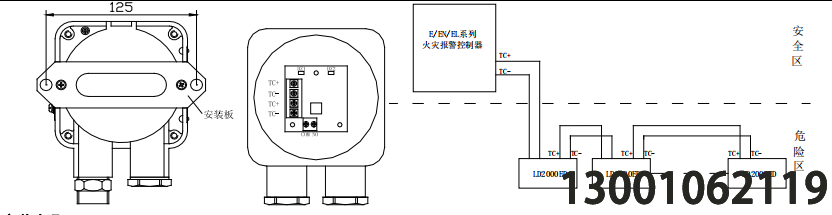

安裝及接線示意圖：
火災報警控制器
危
險
區
安
全
區
LD2000ED
LD2000ED
LD2000ED
TC+
TC+
TC
TC-
TC+
TC-
TC+
TC-
安裝步驟：
★
LD2000ED 手動報警按鈕由“前蓋組件”和“后殼”兩部分組成；從包裝中取出后分開，取出后殼，將前蓋組件部分暫時保存
于包裝盒中。
★
電子編碼方式：將編址器上標有“二總線”的端口，與手動火災報警按鈕的“TC+、TC-”兩端子用連接線相連接，編寫相應
的地址號。(編號操作方法見編址器使用說明書)
★
將導線從后殼的入線孔穿過，按照接線方式接好線。
★
先將安裝板和底殼固定，再將安裝板固定在墻面上。室外安裝時需配 LD2200C 防雨罩。
★
系統檢驗合格后，將后殼與前蓋組件按照裝配要求裝配，并將二者用螺釘固定。
★
接地點接入大地。
布線要求：
★
二總線：宜選用 RVVP 4×1.5mm²耐壓≥250V，外徑Ф10mm～Ф16mm 的電纜。電纜的防爆進線口為 BGJ-G¾的管螺紋，可與 G¾
內螺紋金屬管或 BNGⅡ-1000×G¾防爆撓管連接，對于不使用的出線孔用 BPT- G¾防爆堵頭封堵。連接導線的長度應以總導線
電阻＜50Ω 為限，否則應考慮增大導線截面積，或加裝總線中繼器（不宜采用平行線）。
★
穿管要求：應單獨穿入金屬管，嚴禁與其他系統傳輸線路穿入同一管中。要求線與大地間絕緣阻抗大于 20MΩ。
