J-SA P-M-LD2003EN手動火災報警按鈕 采購熱線：13001062119
J-SA P-M-LD2003EN 手動火災報警按鈕可與我公司生產的 E/EN/EH/EL 系列控制器配合使用，采用電子編碼，占有一個節
點地址。當發生火災時，人工確認火災，按下按鈕向控制器發出報警信號。同時，此按鈕還配有電話插孔，可方便與消防中心
聯系。該產品抗潮濕、抗干擾能力強，阻燃性好，性價比高。主要適用于各種工業及民用建筑。經公安部消防產品合格評定中
心及國家消防電子產品質量監督檢驗中心按照 GB19880-2005《手動火災報警按鈕》、CNCA-C18-01:2014《強制性產品認證實施
規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品 3C 認證證書。
功能：
★
二總線、無極性，采用專用嵌入式 MCU。
★
采用電子編碼方式，占用一個地址，編址范圍（0～255）。
★
戶內使用型，啟動零件可重復使用，報警復位通過專用鑰匙完成。
★
備有一組無源常開輸出接點（DC 30V/0.1A）。
★
備有消防電話接口，可配合φ6.3 電話手柄使用。

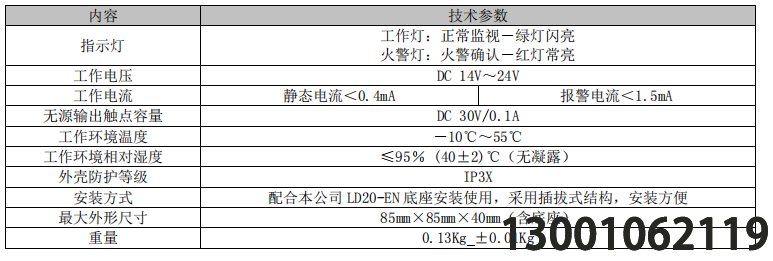

主要技術指標：

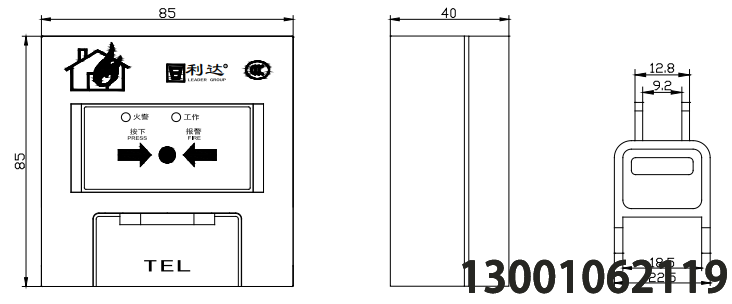

手報及鑰匙外形結構示意圖：
安裝及接線示意圖：
安裝步驟：
★
將手報底座用 M4 螺釘固定在 86H50 預埋盒上。
★
如布線示意圖所示，將各導線與相應端子正確連接。
★
系統接線查驗后，將“按鈕部分”插到底座里，并按壓使兩部分扣緊合縫。
★
在手報左、右兩側需留有不小于 50mm 的空間，以便于進行復位和電話操作。
布線要求：
★ 二總線：宜選用截面積≥1.0mm2 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大
導線的截面積，或加裝總線中繼器（不宜采用平行線
