介紹：
JB-QG-LD128E Ⅱ 火災報警控制器 (聯動型) 是我公司研制的新一代的二總線智能化集中區域式控制器，采用 DCS 方式設計，使
用嵌入式控制系統，具有靈活，可靠等特點。該機除了可以單獨使用外，也可以實現多機無主從方式組成對等網絡。該系統配合
我公司全 系列探測器、 模塊、手報及其它相關設備，廣泛應用于大、中型以上項目。經過公安部消防產品合格評定中心及國家
消防電子產品質量監督檢驗中心依照 GB4717-2005《火災報警控制器》、 GB16806-2006《消防聯動控制系統》、CNCA-C18-01:2014
《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品 3C 認證。
功能：
★ 集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況，一臺控制器出
現系統故障可由其它 LD128E II 控制器接管。
★ 超大規模的單機容量： 最大 64 回路， 最多 16384 個地址點, 多線直控輸出點 159 個，總線輸出點 512 個。
★ 網絡容量： 64 臺控制器、256 回路、65536 個地址點。
★ 采用彩色 12.1 英寸液晶屏，豐富的圖形功能，可顯示詳細設備信息和曲線圖，指示燈指示關鍵狀態。
★ 采用方便靈活的觸摸屏操作，還可外擴鼠標及鍵盤進行操作。
★ 中、英文顯示靈活切換，滿足產品國際化的要求。
★ 支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。
★ 具有 CANBus 接口，可通過 LD6900 系列通訊轉換卡與其他設備聯網。
★ 用基于 ARM 平臺的 RISC 嵌入式 CPU，具有功耗低，處理速度快，穩定運行等特點。
★ 采用實時搶占多任務嵌入式操作系統，響應時間快。
★ 具有黑匣子功能，存貯 1000 條火警記錄， 1000 條設備故障記錄， 1000 條請求記錄，1000 條啟動記錄，1000 條反饋記
錄，1000 條操作記錄，1000 條監管報警記錄，1000 條氣滅記錄，1000 條其它故障記錄，1000 條運行記錄。
★ 具有監管報警功能。
★ 具有回路短路保護、電源短路保護功能。
主要技術指標：
內容 技術參數
主電源電壓 AC 220V(187V～242V) 50Hz
回路輸出電壓 DC 14V～24V
單臺最大回路數量 64 回路
聯動輸出參數 DC 26V/25A
單臺最大總線設備地址數 16384（單回路地址總數： 256 ）
單臺最大多線輸出點 159
單臺最大總線輸出點 512
最大回路輸出電流 200mA
區 分區 X 999 分區 Y 999
工作環境溫度 0℃～ 45℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
備用電池規格 12V/38Ah
單臺最大外形尺寸 長 610mm×寬 480mm×高 1800mm

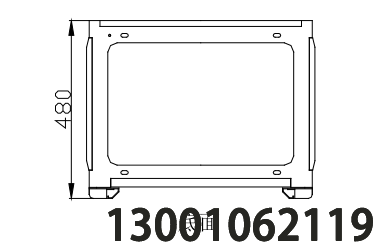

外形結構示意 圖

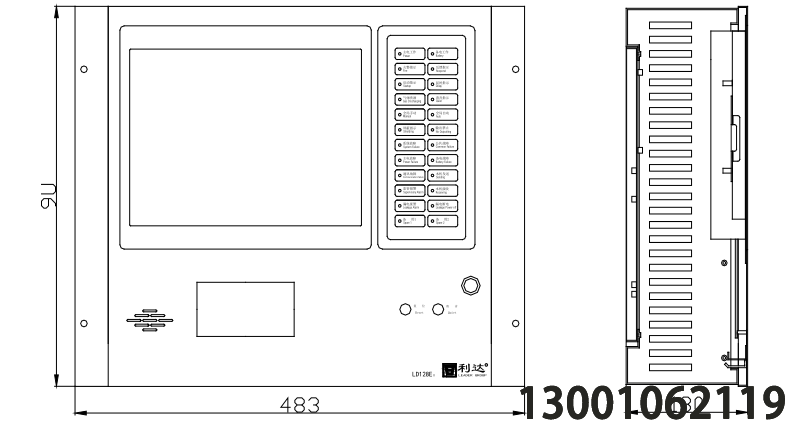

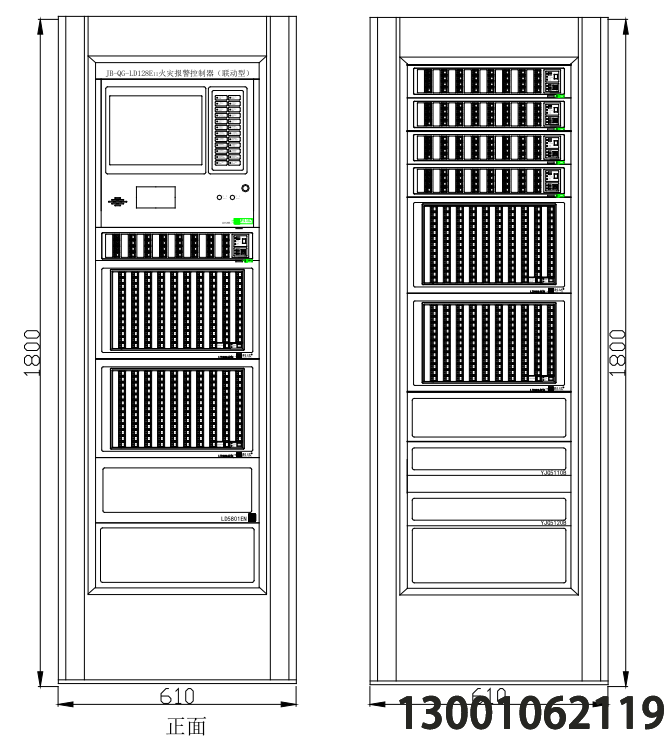

控制器主機外形結構示意圖：
系統框圖：與 與 LD128EN N( ( M) 相同。
布線要求：與 與 LD128EN N (M) 相同。24小時咨詢熱線13001062119
