介紹：
JB-QB/LD128E(Q)火災報警控制器(聯動型)是智能化的二總線火災報警控制器，分 4 個探測回路，最大設備點數為 1024 點。
該控制器采用 32 位嵌入式控制技術及多處理器工作方式，該機除了可以單獨使用外，也可做為區域型控制器與公司其它控制器聯
網使用。該系統配合我公司全系列探測器、模塊、手報及其它相關設備，廣泛應用于中、小型消防工程項目。經過公安部消防產
品合格評定中心及國家消防電子產品質量監督檢驗中心依照 GB4717-2005《火災報警控制器》、 GB16806-2006《消防聯動控制系
統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合認證要求，
取得消防產品 3C 認證證書。
功能：
★ 區域型控制器，本機容量：4 回路、最大 1024 個地址點、手動控制盤 1 塊（ 8 路輸出，其中 1 路聲光警報器專用輸出）。
最大啟動點 512 個。
★ 全中文 240×64 液晶顯示屏顯示主要信息與內容，指示燈指示關鍵狀態。
★ 中、英文顯示靈活切換，滿足產品國際化的要求。
★ 中文或英文打印信息輸出。
★ 具有 1 路公共火警無源接點輸出，1 路公共故障無源接點輸出，1 路聲光警報器專用輸出。
★ 每個地址點有 2 個本機防火分區屬性，本機防火分區 X（1～255），本機防火分區 Y（1～255），可簡化聯動邏輯編寫，便
于工程調試。
★ 具有 CANBus 接口，可通過 LD6900 系列通訊轉換卡與其他設備聯網。
★ 可通過本機或 SD 卡進行現場數據設置。
★ 具有黑匣子功能，存貯 1000 條火警記錄，1000 條故障記錄，1000 條其它記錄。
★ 外部設備可通過總線直接控制，也可通過多線手動盤控制。
★ 具有回路短路保護和電源短路保護功能。
★ 總線設備混合編址。
★ 具有監管報警功能。
主要技術指標：
內容 技術參數
主電源電壓 AC 220V(187V～242V) 50Hz
回路輸出電壓 DC 14V～24V
聯動輸出參數 DC 24V/4A
回路數量 4 回路
直接輸出接點數 8 路（包括 1 路聲光警報器）有源輸出及 1 路公共火警無源輸出、1 路公共故障無源接點輸出
最大總線設備地址數 1024（單回路地址總數：256）
最大回路輸出電流 200mA
空載功耗 ≤5W
最大功耗 ≤200W
區 分區X 1～255 分區 Y 1～255
工作環境溫度 0℃～45℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
外殼防護等級 IP30
安裝方式 壁掛
備用電池 12V/14Ah 電池（兩節）
最大外形尺寸 長 510mm×寬 155mm×高 650mm
重量 14.2 Kg±0.1 Kg （不含電池）

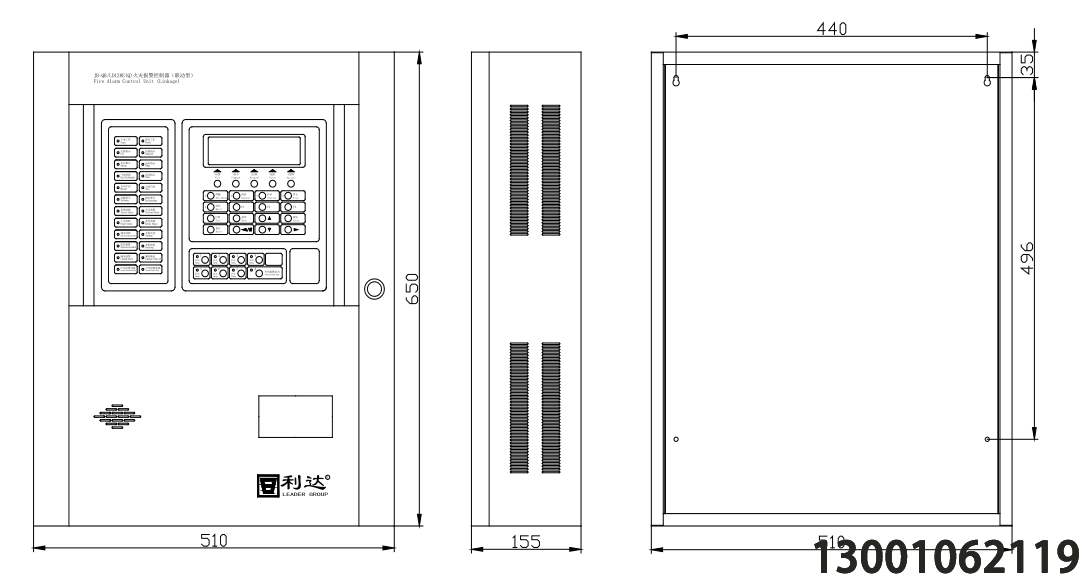

外形結構示意 圖

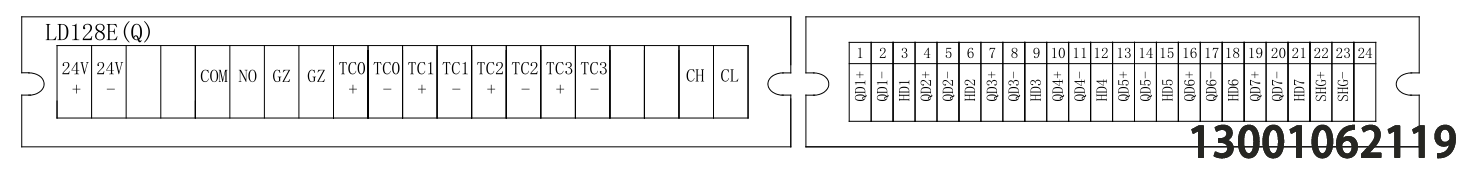

端子示意圖
系統框圖：與 與 LD128EN N (M) 相同。
布線要求：與 與 LD128EN N (M) 相同。24小時咨詢熱線13001062119
