介紹：
JB-QB/LD128E(M)火災報警控制器是二總線火災自動報警設備，采用數字液晶顯示。該系統配合我公司全系列探測器、手報等
其他相關設備，廣泛應用于小型消防工程項目。經過公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心依照
GB4717-2005《火災報警控制器》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢
驗和審核，符合認證要求，取得消防產品 3C 認證證書。
功能：
★ LD128E(M)是具有 1 個探測回路，最大地址點數為 64 點的純報警控制器。
★ 16×2 數字 LCD 液晶顯示屏，指示燈指示關鍵狀態，操作方便。
★ 具有黑匣子功能，能存貯 999 條火警記錄和 200 條其他記錄。
★ 具有回路短路保護和電源短路保護功能。
★ 具有 1 路公共火警無源接點輸出、1 路公共故障無源接點輸出、1 路聲光警報器專用輸出。
主要技術指標：
內容 技術參數
主電源電壓 AC 220V(187V～242V) 50Hz
回路輸出電壓 DC 14V～24V
回路數量 1 回路
直接輸出接點數 1 路公共火警無源接點輸出 1 路公共故障無源接點輸出 1 路聲光警報器專用輸出
最大總線設備地址數 64
最大回路輸出電流 100mA
空載功耗 ≤7W
最大功耗 ≤35W
工作環境溫度 0℃～45℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 壁掛
備用電池 6V/4Ah 電池（兩節）
最大外形尺寸 長 436mm×寬 102mm×高 292mm
重量 5.5 Kg±0.1 Kg（不含電池）

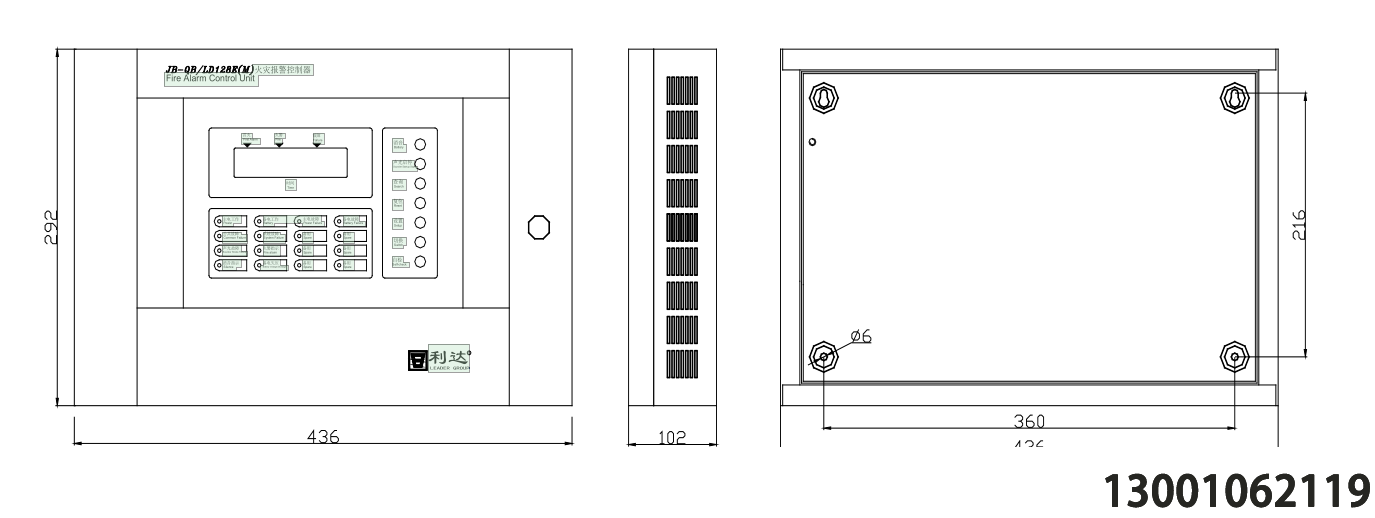

外形結構示意 圖

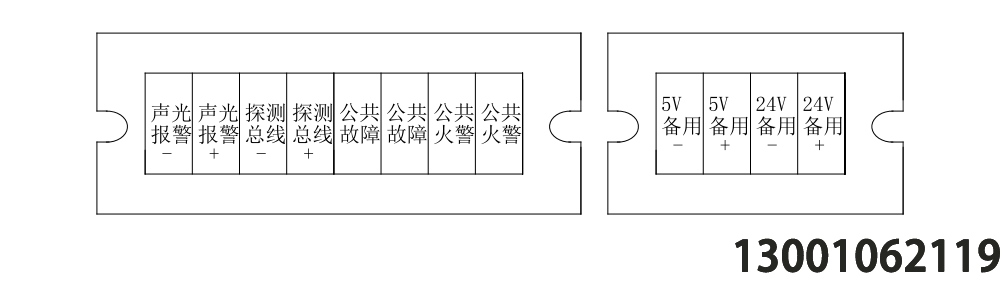

端子 示意 圖 ：

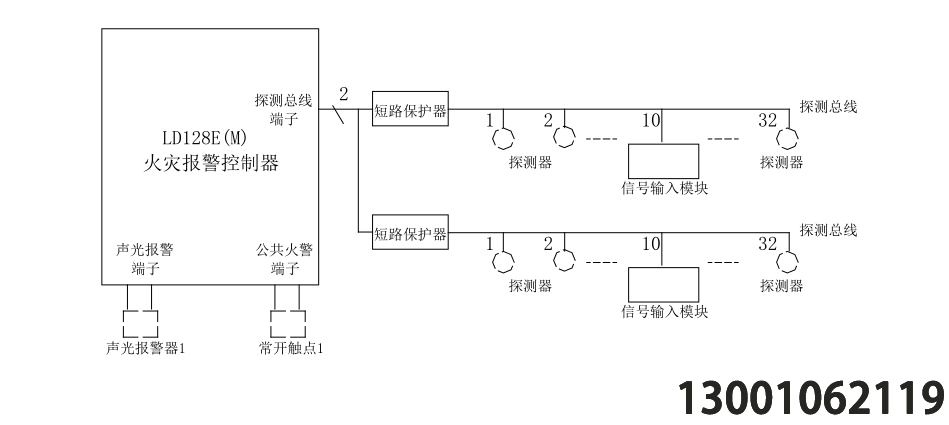

系統框圖：
端子 示意 圖 ：
系統框圖：
布線要求：
★ 機內端子配線：所有引入線均剝開 1cm，掛錫或用接線卡后接入端子。
★ 二總線：宜選用截面積≥1.0mm
2 的阻燃 RVS 銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大導
線的截面積，或加裝總線中繼器（不宜采用平行線）。
★ 通訊線采用兩芯屏蔽電纜或一對雙絞線，單芯線徑≥1.0 mm
2 。
★ 接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。24小時咨詢熱線13001062119
