JTY-GM-LD3000EN(B)點型光電感煙火災探測器
一、JTY-GM-LD3000EN(B)點型光電感煙火災探測器介紹：
JTY-GM-LD3000EN(B)點型光電感煙火災探測器采用紅外技術，內置單片機，具有現場參數采集的能力，并能時時處理，同時向控制器傳遞正常或火警信號，報警時自身發出報警聲響，同時可控制門燈點亮。該探測器占一個地址點，采用電子編碼方式進行編址，操作簡便。采用特殊防潮技術、表面貼裝(SMT)生產工藝及超薄式結構設計，無污染，抗潮濕、抗干擾能力強，可靠性高。廣泛適用于賓館、飯店、住宅樓、辦公樓、體育場館、機房、學校、醫院等各種室內場所。配接帶蜂鳴器的底座LD10EN(B)與本公司生產的E/EN系列火災報警控制系統配合使用。經公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心按照GB4715-2005《點型感煙火災探測器》、GB/T19001-2000《質量管理體系要求》檢驗和審核，符合認證要求，取得消防產品3C認證。
二、JTY-GM-LD3000EN(B)點型光電感煙火災探測器功能：
★二總線、無極性。
★聯動24V，有極性
★采用專用嵌入式MCU技術的第二代分布智能型產品。
★采用電子編碼方式，通過編址器或控制器讀/寫地址。
★具有黑煙報警功能。
三、JTY-GM-LD3000EN(B)主要技術指標：
| 主要技術指標 | |
| 內容 | 技術參數 |
| 類型 | 點型感煙 |
| 指示燈 | 紅色指示燈巡檢時閃亮，報警時常亮 |
| 工作電壓 | 總線：DC14-24V 聯動：DC24V:20V-24V |
| 工作電流 |
靜態電流：<0.5mA 靜態電流:≦0.5mA 報警電流：<1.5mA 報警電流：≦20mA |
| 報警聲壓電平 | >80dB(3m內) |
| 控制輸出電壓、電流 | 輸出電壓：24V 輸出電流：50mA |
| 工作環境溫度 | -10℃-55℃ |
| 工作環境溫度 | ≦95%RH(40±2℃)(無凝露) |
| 安裝方式 | 配合本公司LD10EN底座安裝使用，采用旋轉式安裝方式，安裝方便 |
| 最大外形尺寸 | Φ105mm×高69mm(包括底座高度) |
| 重量 | 0.21kg±0.005kg(包括底座) |

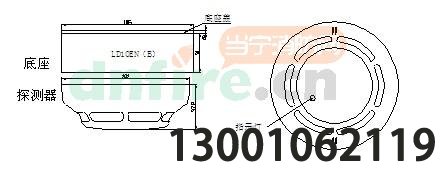

四、JTY-GM-LD3000EN(B)結構與安裝尺寸圖：

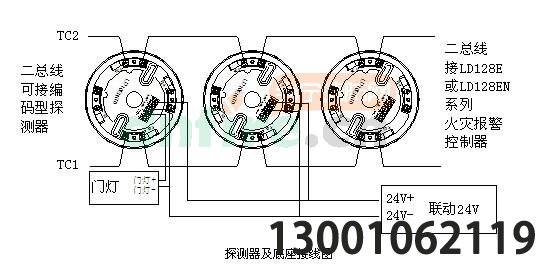

五、JTY-GM-LD3000EN(B)接線示意圖：
六、JTY-GM-LD3000EN(B)安裝步驟：
★在天花板預埋或吊頂骨架裝入兩個M4的螺絲。
★將底座LD10EN(B)固定在這兩個螺絲上。
★將兩根總線連接到底座LD10EN(B)的TC1、TC2接線端子上。
★將兩根聯動24V電源線連接到底座LD10EN(B)的24V+、24V-接線端子上
★將探測器旋入底座LD10EN(B)中。
七、JTY-GM-LD3000EN(B)布線要求：
★二總線：宜選用截面積不小于1.0mm2阻燃雙色雙絞軟銅線(ZR-RVS2×1.0mm2)或選用截面積不小于1.0mm2的阻燃銅芯電纜(ZR-KVV2×1.0mm2)，耐壓≥250V。連接導線的長度應以總導線電阻<50Ω為限，否則應考慮增大導線截面積，或加裝總線中繼器。(不宜采用平行線)
★DC24V電源總線：宜選用截面積不小于1.5mm2阻燃雙色雙絞軟銅線(ZR-RVS2×1.5mm2)或選用截面積不小于1.5mm2的阻燃銅芯電纜(ZR-KVV2×1.5mm2)，耐壓≥250V。電源線總壓降≤3V，否則應考慮增大導線截面積。
★穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。
