JTF-GDF/LD3200E點型復合感煙感溫火災探測器(A2S)
一、JTF-GDF/LD3200E點型復合感煙感溫火災探測器(A2S)概述：
JTF-GDF/LD3200E點型復合感煙感溫火災探測器是利用光電傳感器及溫度傳感器技術，內置單片機，具有現場參數采集的能力，能準確分析火情、辨別真?zhèn)?，降低誤報率，并可根據應用場合的不同修改探測器的報警靈敏度閾值。每個探測器占用一個節點地址，采用電子編碼方式編碼，操作方便。采用超薄式結構設計，無污染，抗潮濕、抗干擾能力強，可靠性高，性能價格比高。JTF-GDF/LD3200E點型復合感煙感溫火災探測器廣泛應用于各種工業和民用建筑中。該產品可與我公司生產的JB-QG/LD128E系列控制器配合使用。經中國消防產品質量認證委員會按照GB4715-93、GB4716-93和GB/T19001-2000檢驗和檢測，符合認證要求，取得消防產品安全認證。
二、JTF-GDF/LD3200E性能：
★ 二總線，無極性
★ 采用電子編碼方式編碼，占用一個節點地址（0～255號）
★ 火警狀態，紅色指示燈快速閃爍
★ 內置單片機，工作可靠，誤報率低
★ 抗潮濕、抗干擾能力強
★ 采用光電傳感器和溫度傳感器雙傳感技術，無污染
★ 可調整探測器的報警靈敏度閾值
三、JTF-GDF/LD3200E主要技術指標：
| 主要技術指標 | |
| 內容 | 技術參數 |
| 類型 | 煙溫復合 |
| 報警溫度 | 54℃-70℃(A2S) |
| 典型應用溫度 | 25℃ |
| 最高應用溫度 | 50℃ |
| 指示燈 | 紅色指示燈巡檢時閃亮，報警時常亮 |
| 工作電壓 | DC14V-24V |
| 工作電流 | 靜態電流：<0.5uA 報警電流:<1.5mA |
| 工作環境溫度 | -40℃-54℃ |
| 工作環境相對濕度 | ≦95%RH(40±2℃) |
| 安裝方式 | 配合本公司LD10EN底座安裝使用，采用旋轉式安裝方式，安裝方便 |
| 最大外形尺寸 | Φ104mm×高47mm |
| 重量 | 0.13kg±0.01kg |

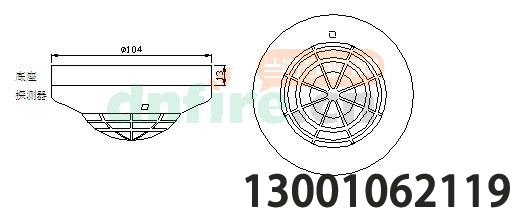

四、JTF-GDF/LD3200E結構與安裝尺寸圖：

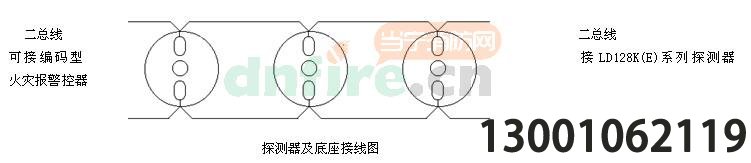

五、JTF-GDF/LD3200E接線示意圖：
六、安裝步驟：
★在天花板預埋或吊頂骨架裝入兩個M４的螺絲，中心距為55～90mm
★將探頭底座固定在這兩個螺絲上
★將兩根總線分別連接到探頭底座的接線端子上
★將探測器旋入探頭底座中
七、布線要求：
探測器回路二總線宜選用截面積≥1.0mm2 的雙色雙絞銅芯線，穿金屬管或阻燃管敷設，也可采用控制電纜，如：KVV-2×0.75;連接導線的長度應以總導線電阻＜70Ω為限，否則應增大導線的線徑。24小時咨詢熱線13001062119
