一，介紹:

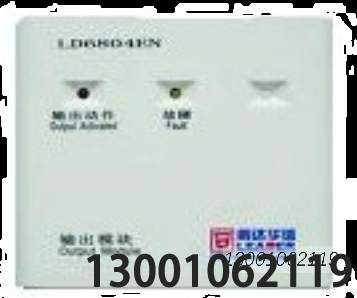

LD6804EN輸出模塊采用單片機和智能軟件、特殊防潮處理技術、表面貼裝(SM下)生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于消防廣播的控制?？梢耘c利達公司生產的E/EN/EL系列火災報警控制器配合使用。滿足G 816806-2006《消防聯動控制系統》和《消防產品3C認證實施規則》，取得消防產品3C認證證書。
二，功能:
★二總線。無極性。
★電源線，有極性。
★采用電子編碼方式編址，占一個地址點。
★紅色指示燈顯示模塊動作信息。
★黃色指示燈顯示模塊故障信息。
★綠色指示燈顯示模塊工作信息。
★控制，20V定壓音頻信號的輸出。
★注意:電源總線斷電、音頻輸出、輸入信號斷路、短路時.模塊返回故障信號。
三，主要技術指標:
類型：輸出模塊
指示燈：模塊動作一紅色長亮線路故障一黃色長亮模塊正常一綠色閃亮
工作電壓：DC 24V (DC 18V一26V)
電源總線:二總線:DC 14V一24V
工作電流：電源總線: <15mA(靜態) <40mA(動作) 二總線< 0.5mA
輸出信號參數：<60W/120V音頻信號
工作環境溫度：-10℃一45℃
工作環境相對濕度：小于等于95RH（40 t 2℃）
安裝方式：配合本公司LD60(N)底座安裝使用，采用插拔式結構。安裝方便
大外形尺寸： 長100mm x寬40mm x高67mm
重量： 0.095Kg t 0.01 Kg

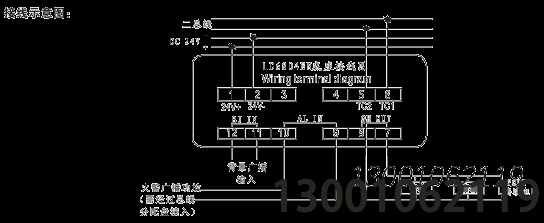

四，接線端子示意圖：
利達華信LD6804EN輸出模塊接線圖
五，安裝方式及安裝布驟:
★用螺釘將模塊通用底座LD60(N)安裝在86H50預埋盒固定孔上。
★將各導線由底部進出線孔穿入并與相應端子正確連接。
★系統接線校驗后，將模塊底殼上的文字與底座定位孔邊上的文字方向一致，扣在底座上，并按壓使兩部分扣緊合縫。
六，布線要求:
★二總線:宜選用截面積)1.0m m“的阻燃RVS銅芯雙絞線。連接導線的長度應以總導線電阻<50 n為限，否則應考慮增大導線的截面積，或加
裝總線中繼器(不宜采用平行線)。
★DC 24V電源總線:宜選用截面積)1.5mm“的耐火B(yǎng)V銅芯電線電纜。電源線總壓降<3V，否則應考慮增大導線截面積。
★廣播音頻線:宜選用截面積)1.0m m“的阻燃RVS銅芯雙絞線。
